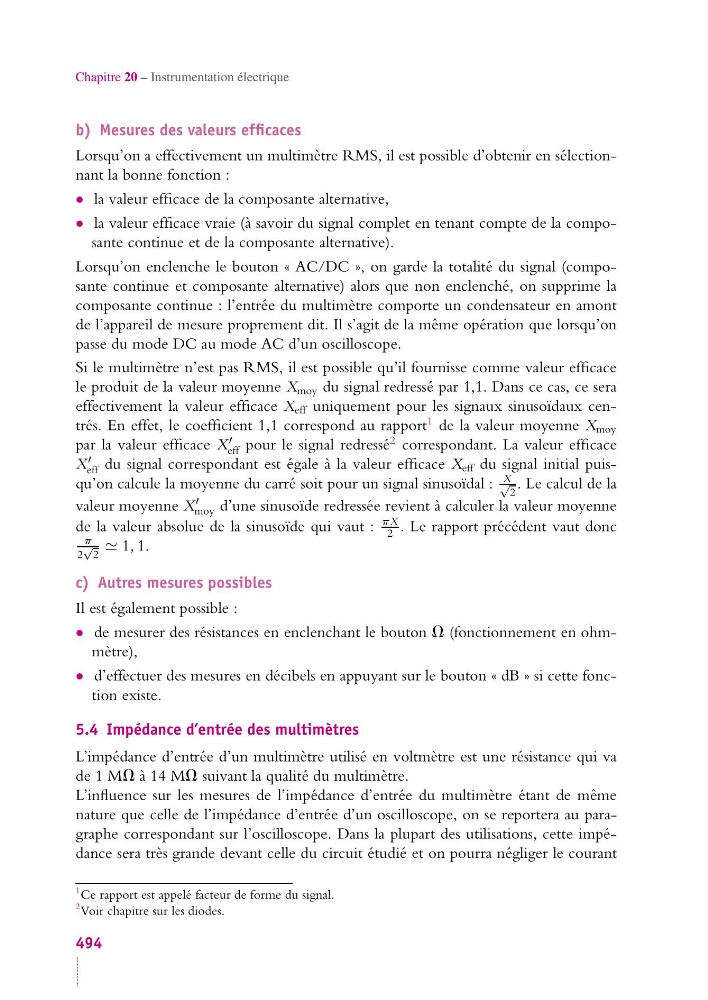

Chapitre 20 – Instrumentation électrique
b) Mesures des valeurs efficaces
Lorsqu’on a effectivement un multimètre RMS, il est possible d’obtenir en sélectionnant la bonne fonction :
• la valeur efficace de la composante alternative,
• la valeur efficace vraie (à savoir du signal complet en tenant compte de la composante continue et de la composante alternative).
Lorsqu’on enclenche le bouton « AC/DC », on garde la totalité du signal (composante continue et composante alternative) alors que non enclenché, on supprime la
composante continue : l’entrée du multimètre comporte un condensateur en amont
de l’appareil de mesure proprement dit. Il s’agit de la même opération que lorsqu’on
passe du mode DC au mode AC d’un oscilloscope.
Si le multimètre n’est pas RMS, il est possible qu’il fournisse comme valeur efficace
le produit de la valeur moyenne X moy du signal redressé par 1,1. Dans ce cas, ce sera
effectivement la valeur efficace X eff uniquement pour les signaux sinusoïdaux centrés. En effet, le coefficient 1,1 correspond au rapport
1 de la valeur moyenne X moy
par la valeur efficace X
eff pour le signal redressé
2 correspondant. La valeur efficace
X
eff du signal correspondant est égale à la valeur efficace X eff du signal initial puisqu’on calcule la moyenne du carré soit pour un signal sinusoïdal :
X
√
2
. Le calcul de la
valeur moyenne X
moy d’une sinusoïde redressée revient à calculer la valeur moyenne
de la valeur absolue de la sinusoïde qui vaut :
pX
2 . Le rapport précédent vaut donc
p
2
√
2
1, 1.
c) Autres mesures possibles
Il est également possible :
• de mesurer des résistances en enclenchant le bouton V (fonctionnement en ohmmètre),
• d’effectuer des mesures en décibels en appuyant sur le bouton « dB » si cette fonction existe.
5.4 Impédance d’entrée des multimètres
L’impédance d’entrée d’un multimètre utilisé en voltmètre est une résistance qui va
de 1 MV à 14 MV suivant la qualité du multimètre.
L’influence sur les mesures de l’impédance d’entrée du multimètre étant de même
nature que celle de l’impédance d’entrée d’un oscilloscope, on se reportera au paragraphe correspondant sur l’oscilloscope. Dans la plupart des utilisations, cette impédance sera très grande devant celle du circuit étudié et on pourra négliger le courant
1 Ce rapport est appelé facteur de forme du signal.
2 Voir chapitre sur les diodes.
494
