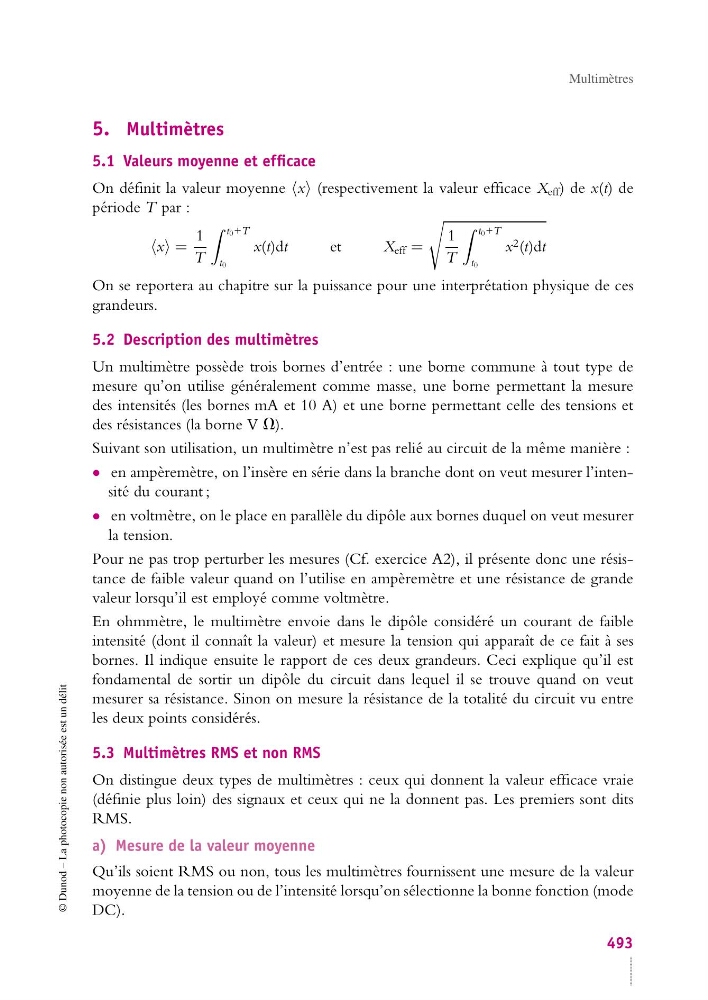

Multimètres
5. Multimètres
5.1 Valeurs moyenne et efficace
On définit la valeur moyenne x (respectivement la valeur efficace X eff ) de x(t) de
période T par :
x =
1
T
t0+T
t0
x(t)dt
et
X eff =
1
T
t0+T
t0
x 2 (t)dt
On se reportera au chapitre sur la puissance pour une interprétation physique de ces
grandeurs.
5.2 Description des multimètres
Un multimètre possède trois bornes d’entrée : une borne commune à tout type de
mesure qu’on utilise généralement comme masse, une borne permettant la mesure
des intensités (les bornes mA et 10 A) et une borne permettant celle des tensions et
des résistances (la borne V V).
Suivant son utilisation, un multimètre n’est pas relié au circuit de la même manière :
• en ampèremètre, on l’insère en série dans la branche dont on veut mesurer l’intensité du courant ;
• en voltmètre, on le place en parallèle du dipôle aux bornes duquel on veut mesurer
la tension.
Pour ne pas trop perturber les mesures (Cf. exercice A2), il présente donc une résistance de faible valeur quand on l’utilise en ampèremètre et une résistance de grande
valeur lorsqu’il est employé comme voltmètre.
En ohmmètre, le multimètre envoie dans le dipôle considéré un courant de faible
intensité (dont il connaît la valeur) et mesure la tension qui apparaît de ce fait à ses
bornes. Il indique ensuite le rapport de ces deux grandeurs. Ceci explique qu’il est
fondamental de sortir un dipôle du circuit dans lequel il se trouve quand on veut
mesurer sa résistance. Sinon on mesure la résistance de la totalité du circuit vu entre
les deux points considérés.
5.3 Multimètres RMS et non RMS
On distingue deux types de multimètres : ceux qui donnent la valeur efficace vraie
(définie plus loin) des signaux et ceux qui ne la donnent pas. Les premiers sont dits
RMS.
a) Mesure de la valeur moyenne
Qu’ils soient RMS ou non, tous les multimètres fournissent une mesure de la valeur
moyenne de la tension ou de l’intensité lorsqu’on sélectionne la bonne fonction (mode
DC).
493
