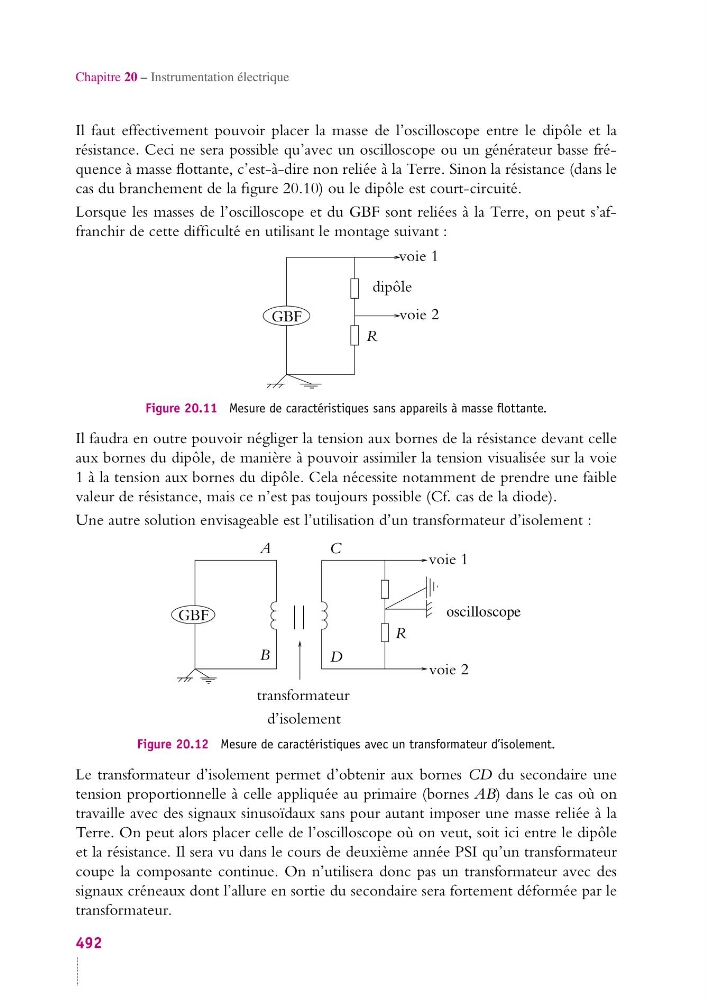

Chapitre 20 – Instrumentation électrique
Il faut effectivement pouvoir placer la masse de l’oscilloscope entre le dipôle et la
résistance. Ceci ne sera possible qu’avec un oscilloscope ou un générateur basse fréquence à masse flottante, c’est-à-dire non reliée à la Terre. Sinon la résistance (dans le
cas du branchement de la figure 20.10) ou le dipôle est court-circuité.
Lorsque les masses de l’oscilloscope et du GBF sont reliées à la Terre, on peut s’affranchir de cette difficulté en utilisant le montage suivant :
GBF
voie 1
voie 2
R
dipôle
Figure 20.11 Mesure de caractéristiques sans appareils à masse flottante.
Il faudra en outre pouvoir négliger la tension aux bornes de la résistance devant celle
aux bornes du dipôle, de manière à pouvoir assimiler la tension visualisée sur la voie
1 à la tension aux bornes du dipôle. Cela nécessite notamment de prendre une faible
valeur de résistance, mais ce n’est pas toujours possible (Cf. cas de la diode).
Une autre solution envisageable est l’utilisation d’un transformateur d’isolement :
oscilloscope
GBF
voie 1
voie 2
R
transformateur
d’isolement
A
B
C
D
Figure 20.12 Mesure de caractéristiques avec un transformateur d’isolement.
Le transformateur d’isolement permet d’obtenir aux bornes CD du secondaire une
tension proportionnelle à celle appliquée au primaire (bornes AB) dans le cas où on
travaille avec des signaux sinusoïdaux sans pour autant imposer une masse reliée à la
Terre. On peut alors placer celle de l’oscilloscope où on veut, soit ici entre le dipôle
et la résistance. Il sera vu dans le cours de deuxième année PSI qu’un transformateur
coupe la composante continue. On n’utilisera donc pas un transformateur avec des
signaux créneaux dont l’allure en sortie du secondaire sera fortement déformée par le
transformateur.
492
