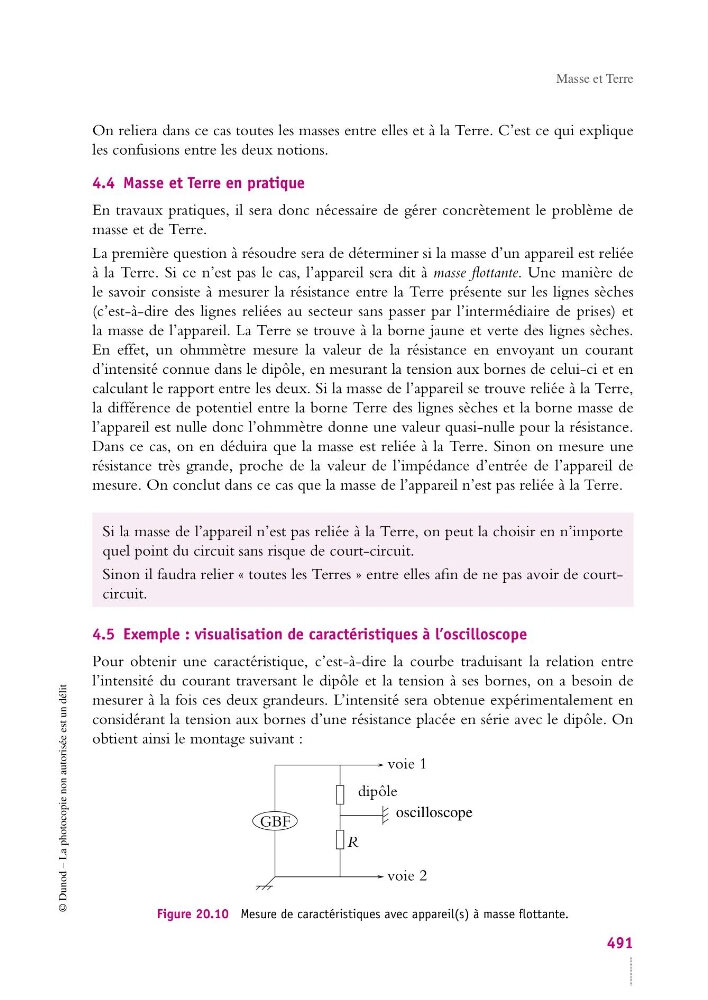

Masse et Terre
On reliera dans ce cas toutes les masses entre elles et à la Terre. C’est ce qui explique
les confusions entre les deux notions.
4.4 Masse et Terre en pratique
En travaux pratiques, il sera donc nécessaire de gérer concrètement le problème de
masse et de Terre.
La première question à résoudre sera de déterminer si la masse d’un appareil est reliée
à la Terre. Si ce n’est pas le cas, l’appareil sera dit à masse flottante. Une manière de
le savoir consiste à mesurer la résistance entre la Terre présente sur les lignes sèches
(c’est-à-dire des lignes reliées au secteur sans passer par l’intermédiaire de prises) et
la masse de l’appareil. La Terre se trouve à la borne jaune et verte des lignes sèches.
En effet, un ohmmètre mesure la valeur de la résistance en envoyant un courant
d’intensité connue dans le dipôle, en mesurant la tension aux bornes de celui-ci et en
calculant le rapport entre les deux. Si la masse de l’appareil se trouve reliée à la Terre,
la différence de potentiel entre la borne Terre des lignes sèches et la borne masse de
l’appareil est nulle donc l’ohmmètre donne une valeur quasi-nulle pour la résistance.
Dans ce cas, on en déduira que la masse est reliée à la Terre. Sinon on mesure une
résistance très grande, proche de la valeur de l’impédance d’entrée de l’appareil de
mesure. On conclut dans ce cas que la masse de l’appareil n’est pas reliée à la Terre.
Si la masse de l’appareil n’est pas reliée à la Terre, on peut la choisir en n’importe
quel point du circuit sans risque de court-circuit.
Sinon il faudra relier « toutes les Terres » entre elles afin de ne pas avoir de courtcircuit.
4.5 Exemple : visualisation de caractéristiques à l’oscilloscope
Pour obtenir une caractéristique, c’est-à-dire la courbe traduisant la relation entre
l’intensité du courant traversant le dipôle et la tension à ses bornes, on a besoin de
mesurer à la fois ces deux grandeurs. L’intensité sera obtenue expérimentalement en
considérant la tension aux bornes d’une résistance placée en série avec le dipôle. On
obtient ainsi le montage suivant :
oscilloscope
GBF
voie 1
voie 2
R
dipôle
Figure 20.10 Mesure de caractéristiques avec appareil(s) à masse flottante.
