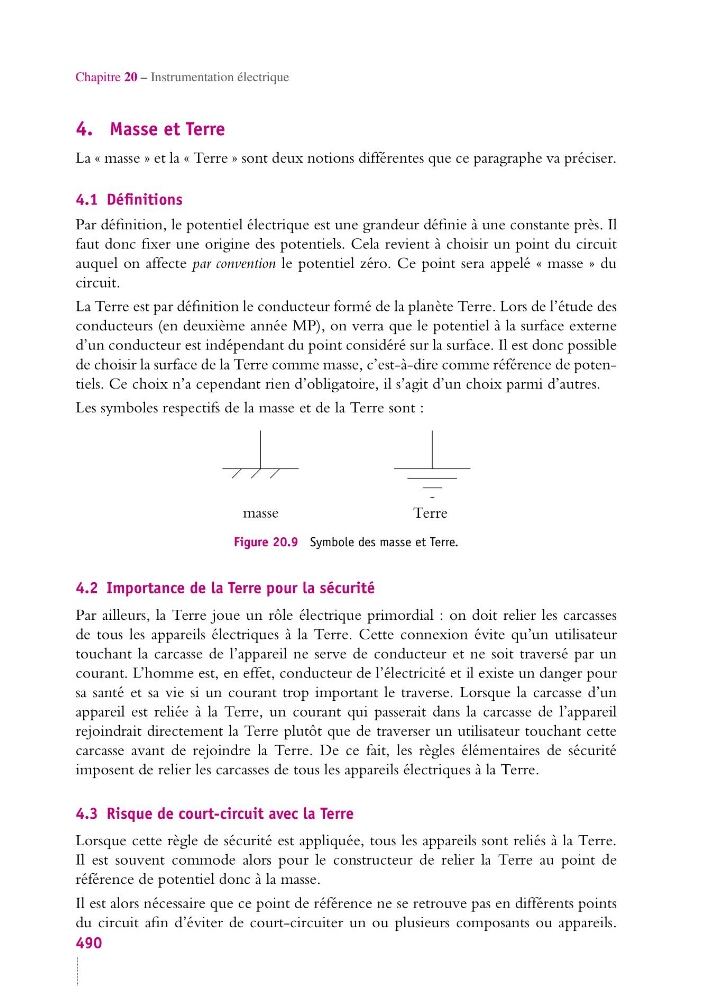

Chapitre 20 – Instrumentation électrique
4. Masse et Terre
La « masse » et la « Terre » sont deux notions différentes que ce paragraphe va préciser.
4.1 Définitions
Par définition, le potentiel électrique est une grandeur définie à une constante près. Il
faut donc fixer une origine des potentiels. Cela revient à choisir un point du circuit
auquel on affecte par convention le potentiel zéro. Ce point sera appelé « masse » du
circuit.
La Terre est par définition le conducteur formé de la planète Terre. Lors de l’étude des
conducteurs (en deuxième année MP), on verra que le potentiel à la surface externe
d’un conducteur est indépendant du point considéré sur la surface. Il est donc possible
de choisir la surface de la Terre comme masse, c’est-à-dire comme référence de potentiels. Ce choix n’a cependant rien d’obligatoire, il s’agit d’un choix parmi d’autres.
Les symboles respectifs de la masse et de la Terre sont :
masse
Terre
Figure 20.9 Symbole des masse et Terre.
4.2 Importance de la Terre pour la sécurité
Par ailleurs, la Terre joue un rôle électrique primordial : on doit relier les carcasses
de tous les appareils électriques à la Terre. Cette connexion évite qu’un utilisateur
touchant la carcasse de l’appareil ne serve de conducteur et ne soit traversé par un
courant. L’homme est, en effet, conducteur de l’électricité et il existe un danger pour
sa santé et sa vie si un courant trop important le traverse. Lorsque la carcasse d’un
appareil est reliée à la Terre, un courant qui passerait dans la carcasse de l’appareil
rejoindrait directement la Terre plutôt que de traverser un utilisateur touchant cette
carcasse avant de rejoindre la Terre. De ce fait, les règles élémentaires de sécurité
imposent de relier les carcasses de tous les appareils électriques à la Terre.
4.3 Risque de court-circuit avec la Terre
Lorsque cette règle de sécurité est appliquée, tous les appareils sont reliés à la Terre.
Il est souvent commode alors pour le constructeur de relier la Terre au point de
référence de potentiel donc à la masse.
Il est alors nécessaire que ce point de référence ne se retrouve pas en différents points
du circuit afin d’éviter de court-circuiter un ou plusieurs composants ou appareils.
490
