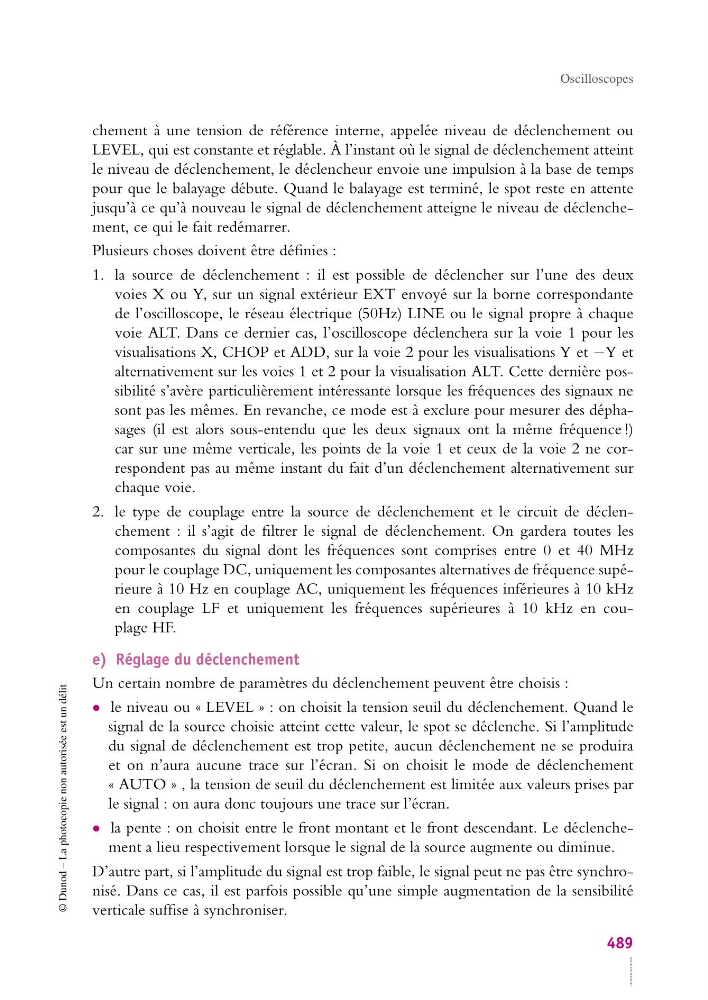

Oscilloscopes
chement à une tension de référence interne, appelée niveau de déclenchement ou
LEVEL, qui est constante et réglable. À l’instant où le signal de déclenchement atteint
le niveau de déclenchement, le déclencheur envoie une impulsion à la base de temps
pour que le balayage débute. Quand le balayage est terminé, le spot reste en attente
jusqu’à ce qu’à nouveau le signal de déclenchement atteigne le niveau de déclenchement, ce qui le fait redémarrer.
Plusieurs choses doivent être définies :
1. la source de déclenchement : il est possible de déclencher sur l’une des deux
voies X ou Y, sur un signal extérieur EXT envoyé sur la borne correspondante
de l’oscilloscope, le réseau électrique (50Hz) LINE ou le signal propre à chaque
voie ALT. Dans ce dernier cas, l’oscilloscope déclenchera sur la voie 1 pour les
visualisations X, CHOP et ADD, sur la voie 2 pour les visualisations Y et −Y et
alternativement sur les voies 1 et 2 pour la visualisation ALT. Cette dernière possibilité s’avère particulièrement intéressante lorsque les fréquences des signaux ne
sont pas les mêmes. En revanche, ce mode est à exclure pour mesurer des déphasages (il est alors sous-entendu que les deux signaux ont la même fréquence !)
car sur une même verticale, les points de la voie 1 et ceux de la voie 2 ne correspondent pas au même instant du fait d’un déclenchement alternativement sur
chaque voie.
2. le type de couplage entre la source de déclenchement et le circuit de déclenchement : il s’agit de filtrer le signal de déclenchement. On gardera toutes les
composantes du signal dont les fréquences sont comprises entre 0 et 40 MHz
pour le couplage DC, uniquement les composantes alternatives de fréquence supérieure à 10 Hz en couplage AC, uniquement les fréquences inférieures à 10 kHz
en couplage LF et uniquement les fréquences supérieures à 10 kHz en couplage HF.
e) Réglage du déclenchement
Un certain nombre de paramètres du déclenchement peuvent être choisis :
• le niveau ou « LEVEL » : on choisit la tension seuil du déclenchement. Quand le
signal de la source choisie atteint cette valeur, le spot se déclenche. Si l’amplitude
du signal de déclenchement est trop petite, aucun déclenchement ne se produira
et on n’aura aucune trace sur l’écran. Si on choisit le mode de déclenchement
« AUTO » , la tension de seuil du déclenchement est limitée aux valeurs prises par
le signal : on aura donc toujours une trace sur l’écran.
• la pente : on choisit entre le front montant et le front descendant. Le déclenchement a lieu respectivement lorsque le signal de la source augmente ou diminue.
D’autre part, si l’amplitude du signal est trop faible, le signal peut ne pas être synchronisé. Dans ce cas, il est parfois possible qu’une simple augmentation de la sensibilité
verticale suffise à synchroniser.
489
