Chapitre 20 – Instrumentation électrique
b) Nécessité de synchroniser
Le signal visualisé à l’écran est la superposition des traces produites au cours des
balayages successifs.
Le balayage en dents de scie implique que la trace se forme entre t 1 et t 1 + T puis
t 2 et t 2 + T etc. Pour obtenir une SEULE trace sur l’écran, il faut que les instants t 1 ,
t 2 ,... correspondent rigoureusement au même point du signal. Ceci doit être réalisé
en choisissant correctement la base de temps. On dit alors que la base de temps est
synchronisée avec le signal à analyser.
Dans le cas contraire, on a soit une figure inextricable, soit une figure glissante.
v
t
t
base de temps

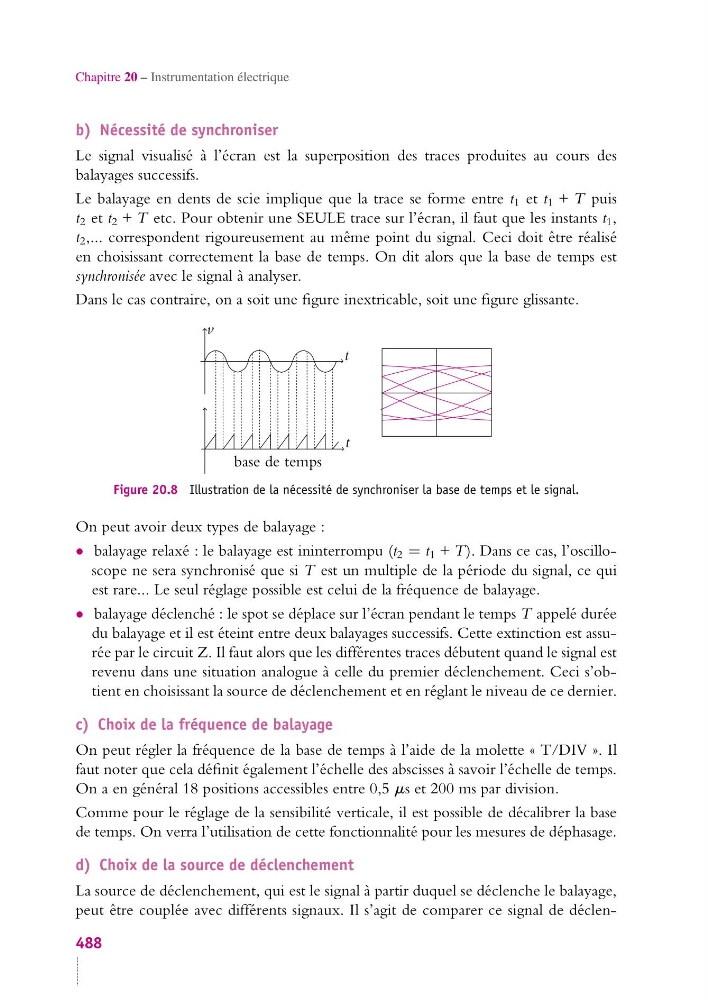

Figure 20.8 Illustration de la nécessité de synchroniser la base de temps et le signal.
On peut avoir deux types de balayage :
• balayage relaxé : le balayage est ininterrompu (t 2 = t 1 + T). Dans ce cas, l’oscilloscope ne sera synchronisé que si T est un multiple de la période du signal, ce qui
est rare... Le seul réglage possible est celui de la fréquence de balayage.
• balayage déclenché : le spot se déplace sur l’écran pendant le temps T appelé durée
du balayage et il est éteint entre deux balayages successifs. Cette extinction est assurée par le circuit Z. Il faut alors que les différentes traces débutent quand le signal est
revenu dans une situation analogue à celle du premier déclenchement. Ceci s’obtient en choisissant la source de déclenchement et en réglant le niveau de ce dernier.
c) Choix de la fréquence de balayage
On peut régler la fréquence de la base de temps à l’aide de la molette « T/DIV ». Il
faut noter que cela définit également l’échelle des abscisses à savoir l’échelle de temps.
On a en général 18 positions accessibles entre 0,5 ms et 200 ms par division.
Comme pour le réglage de la sensibilité verticale, il est possible de décalibrer la base
de temps. On verra l’utilisation de cette fonctionnalité pour les mesures de déphasage.
d) Choix de la source de déclenchement
La source de déclenchement, qui est le signal à partir duquel se déclenche le balayage,
peut être couplée avec différents signaux. Il s’agit de comparer ce signal de déclen488
