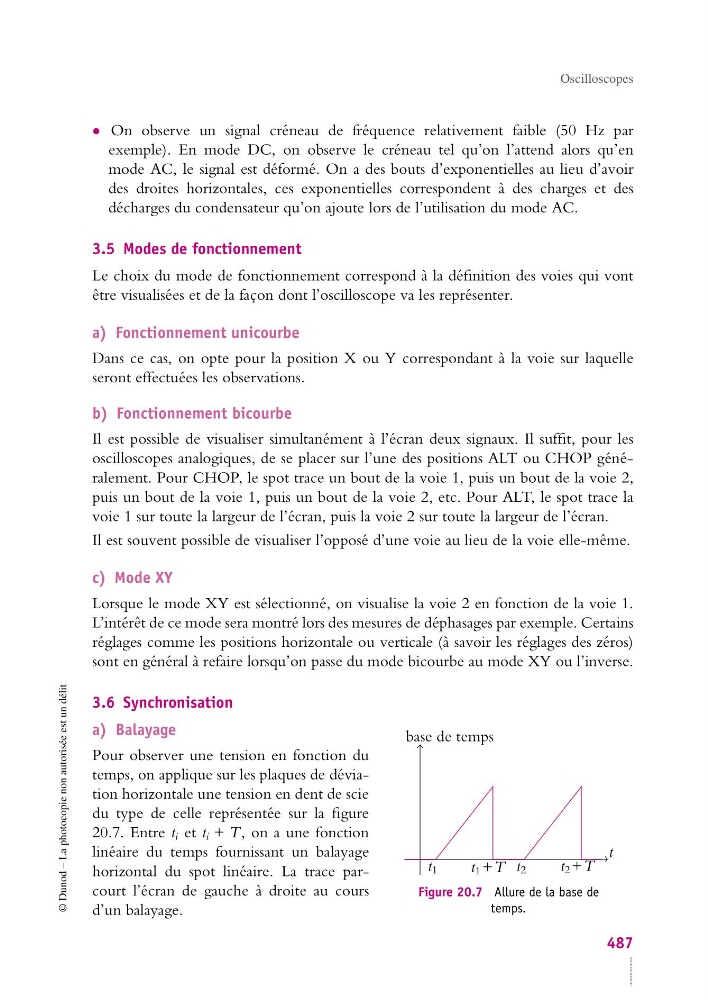

Oscilloscopes
• On observe un signal créneau de fréquence relativement faible (50 Hz par
exemple). En mode DC, on observe le créneau tel qu’on l’attend alors qu’en
mode AC, le signal est déformé. On a des bouts d’exponentielles au lieu d’avoir
des droites horizontales, ces exponentielles correspondent à des charges et des
décharges du condensateur qu’on ajoute lors de l’utilisation du mode AC.
3.5 Modes de fonctionnement
Le choix du mode de fonctionnement correspond à la définition des voies qui vont
être visualisées et de la façon dont l’oscilloscope va les représenter.
a) Fonctionnement unicourbe
Dans ce cas, on opte pour la position X ou Y correspondant à la voie sur laquelle
seront effectuées les observations.
b) Fonctionnement bicourbe
Il est possible de visualiser simultanément à l’écran deux signaux. Il suffit, pour les
oscilloscopes analogiques, de se placer sur l’une des positions ALT ou CHOP généralement. Pour CHOP, le spot trace un bout de la voie 1, puis un bout de la voie 2,
puis un bout de la voie 1, puis un bout de la voie 2, etc. Pour ALT, le spot trace la
voie 1 sur toute la largeur de l’écran, puis la voie 2 sur toute la largeur de l’écran.
Il est souvent possible de visualiser l’opposé d’une voie au lieu de la voie elle-même.
c) Mode XY
Lorsque le mode XY est sélectionné, on visualise la voie 2 en fonction de la voie 1.
L’intérêt de ce mode sera montré lors des mesures de déphasages par exemple. Certains
réglages comme les positions horizontale ou verticale (à savoir les réglages des zéros)
sont en général à refaire lorsqu’on passe du mode bicourbe au mode XY ou l’inverse.
3.6 Synchronisation
a) Balayage
t 1
base de temps
t
t 1 +T t 2
t 2 +T
Figure 20.7 Allure de la base de
temps.
Pour observer une tension en fonction du
temps, on applique sur les plaques de déviation horizontale une tension en dent de scie
du type de celle représentée sur la figure
20.7. Entre t i et t i + T, on a une fonction
linéaire du temps fournissant un balayage
horizontal du spot linéaire. La trace parcourt l’écran de gauche à droite au cours
d’un balayage.
487
