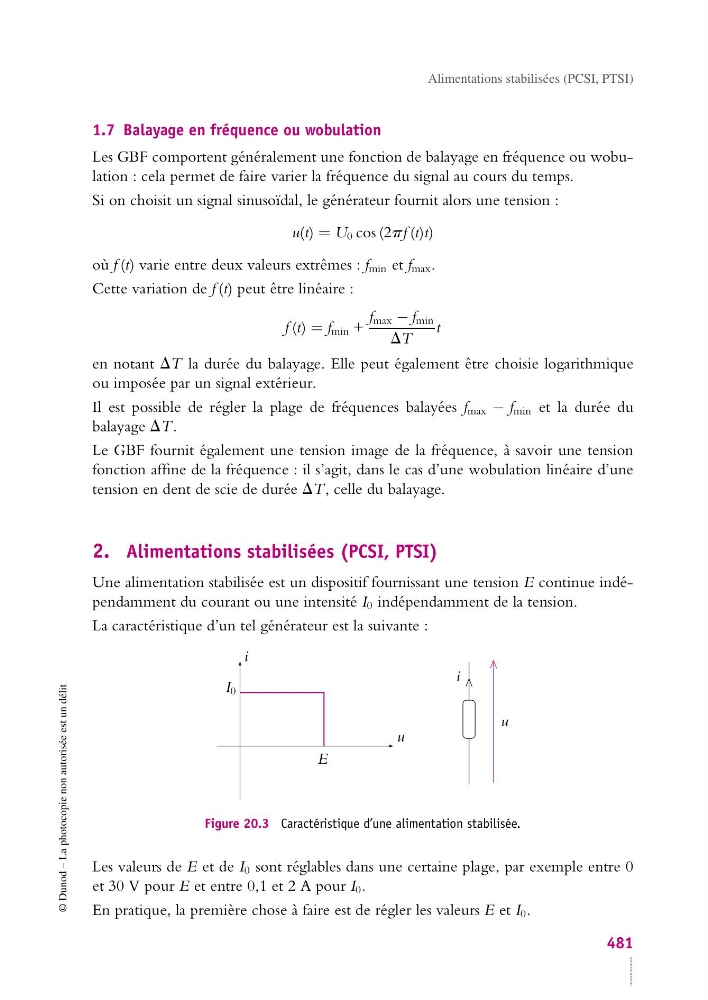

1.7 Balayage en fréquence ou wobulation
Les GBF comportent généralement une fonction de balayage en fréquence ou wobulation : cela permet de faire varier la fréquence du signal au cours du temps.
Si on choisit un signal sinusoïdal, le générateur fournit alors une tension :
u(t) = U 0 cos (2pf (t)t)
où f (t) varie entre deux valeurs extrêmes : f min et f max .
Cette variation de f (t) peut être linéaire :
f (t) = f min +
f max − f min
DT
t
en notant DT la durée du balayage. Elle peut également être choisie logarithmique
ou imposée par un signal extérieur.
Il est possible de régler la plage de fréquences balayées f max − f min et la durée du
balayage DT.
Le GBF fournit également une tension image de la fréquence, à savoir une tension
fonction affine de la fréquence : il s’agit, dans le cas d’une wobulation linéaire d’une
tension en dent de scie de durée DT, celle du balayage.
2. Alimentations stabilisées (PCSI, PTSI)
Une alimentation stabilisée est un dispositif fournissant une tension E continue indépendamment du courant ou une intensité I 0 indépendamment de la tension.
La caractéristique d’un tel générateur est la suivante :
u
u
i
i
I 0
E
Figure 20.3 Caractéristique d’une alimentation stabilisée.
Les valeurs de E et de I 0 sont réglables dans une certaine plage, par exemple entre 0
et 30 V pour E et entre 0,1 et 2 A pour I 0 .
En pratique, la première chose à faire est de régler les valeurs E et I 0 .
481
