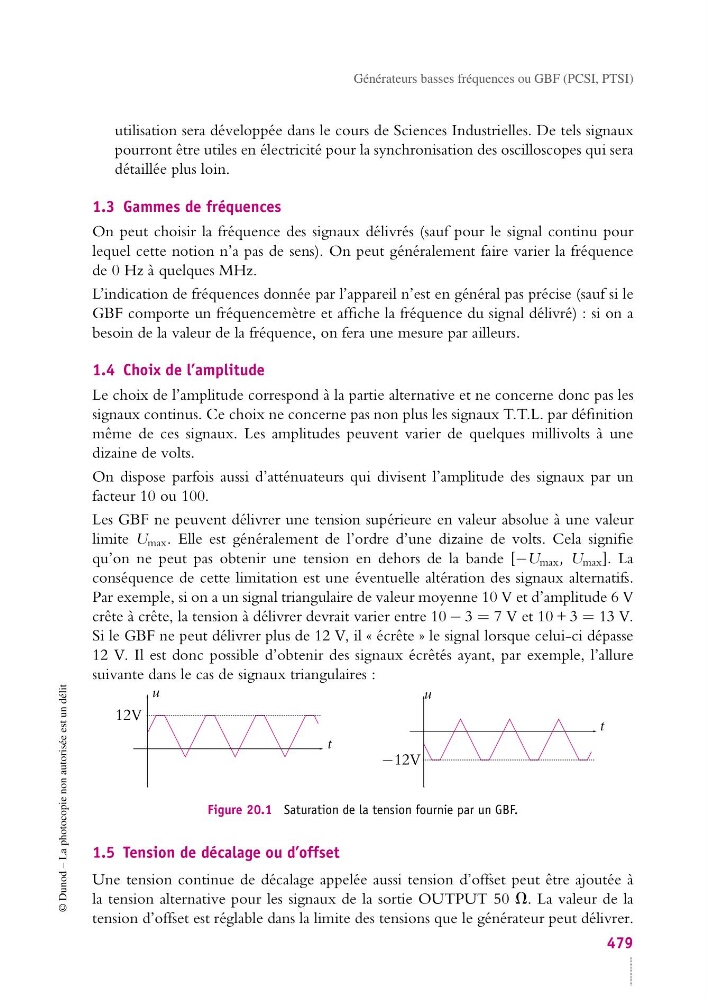

Générateurs basses fréquences ou GBF (PCSI, PTSI)
utilisation sera développée dans le cours de Sciences Industrielles. De tels signaux
pourront être utiles en électricité pour la synchronisation des oscilloscopes qui sera
détaillée plus loin.
1.3 Gammes de fréquences
On peut choisir la fréquence des signaux délivrés (sauf pour le signal continu pour
lequel cette notion n’a pas de sens). On peut généralement faire varier la fréquence
de 0 Hz à quelques MHz.
L’indication de fréquences donnée par l’appareil n’est en général pas précise (sauf si le
GBF comporte un fréquencemètre et affiche la fréquence du signal délivré) : si on a
besoin de la valeur de la fréquence, on fera une mesure par ailleurs.
1.4 Choix de l’amplitude
Le choix de l’amplitude correspond à la partie alternative et ne concerne donc pas les
signaux continus. Ce choix ne concerne pas non plus les signaux T.T.L. par définition
même de ces signaux. Les amplitudes peuvent varier de quelques millivolts à une
dizaine de volts.
On dispose parfois aussi d’atténuateurs qui divisent l’amplitude des signaux par un
facteur 10 ou 100.
Les GBF ne peuvent délivrer une tension supérieure en valeur absolue à une valeur
limite U max . Elle est généralement de l’ordre d’une dizaine de volts. Cela signifie
qu’on ne peut pas obtenir une tension en dehors de la bande [−U max , U max ]. La
conséquence de cette limitation est une éventuelle altération des signaux alternatifs.
Par exemple, si on a un signal triangulaire de valeur moyenne 10 V et d’amplitude 6 V
crête à crête, la tension à délivrer devrait varier entre 10 − 3 = 7 V et 10 + 3 = 13 V.
Si le GBF ne peut délivrer plus de 12 V, il « écrête » le signal lorsque celui-ci dépasse
12 V. Il est donc possible d’obtenir des signaux écrêtés ayant, par exemple, l’allure
suivante dans le cas de signaux triangulaires :
u
t
12V
u
t
−12V
Figure 20.1 Saturation de la tension fournie par un GBF.
1.5 Tension de décalage ou d’offset
Une tension continue de décalage appelée aussi tension d’offset peut être ajoutée à
la tension alternative pour les signaux de la sortie OUTPUT 50 V. La valeur de la
tension d’offset est réglable dans la limite des tensions que le générateur peut délivrer.
479
