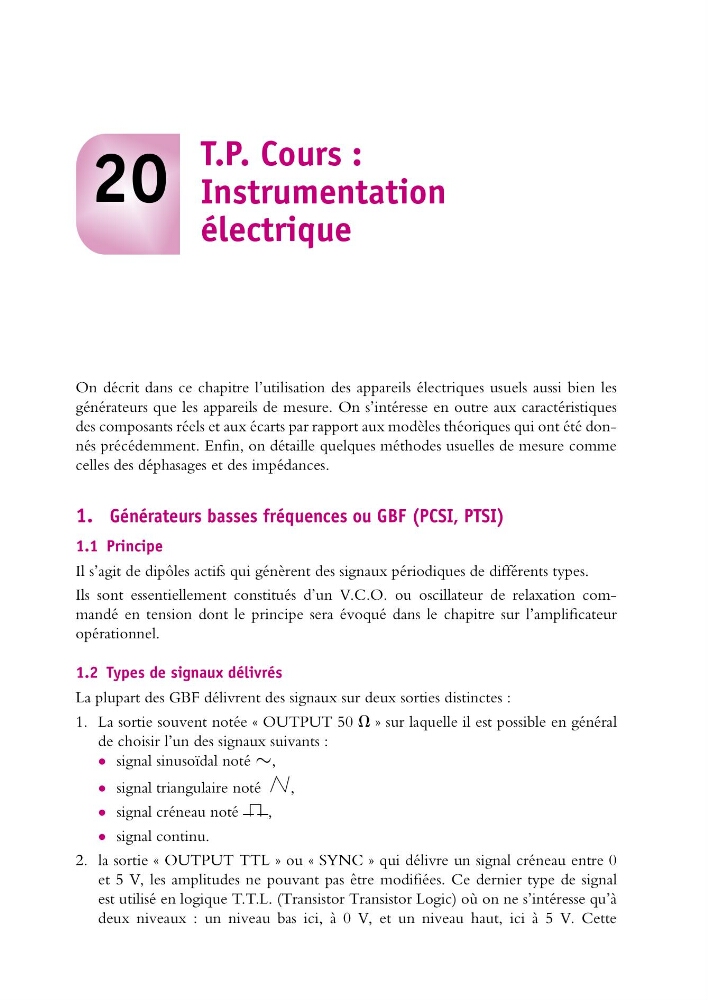

20
T.P. Cours :
Instrumentation
électrique
On décrit dans ce chapitre l’utilisation des appareils électriques usuels aussi bien les
générateurs que les appareils de mesure. On s’intéresse en outre aux caractéristiques
des composants réels et aux écarts par rapport aux modèles théoriques qui ont été donnés précédemment. Enfin, on détaille quelques méthodes usuelles de mesure comme
celles des déphasages et des impédances.
1. Générateurs basses fréquences ou GBF (PCSI, PTSI)
1.1 Principe
Il s’agit de dipôles actifs qui génèrent des signaux périodiques de différents types.
Ils sont essentiellement constitués d’un V.C.O. ou oscillateur de relaxation commandé en tension dont le principe sera évoqué dans le chapitre sur l’amplificateur
opérationnel.
1.2 Types de signaux délivrés
La plupart des GBF délivrent des signaux sur deux sorties distinctes :
1. La sortie souvent notée « OUTPUT 50 V » sur laquelle il est possible en général
de choisir l’un des signaux suivants :
• signal sinusoïdal noté ∼,
• signal triangulaire noté
,
• signal créneau noté _ _ ,
• signal continu.
2. la sortie « OUTPUT TTL » ou « SYNC » qui délivre un signal créneau entre 0
et 5 V, les amplitudes ne pouvant pas être modifiées. Ce dernier type de signal
est utilisé en logique T.T.L. (Transistor Transistor Logic) où on ne s’intéresse qu’à
deux niveaux : un niveau bas ici, à 0 V, et un niveau haut, ici à 5 V. Cette
