15. Établir l’expression du diagramme asymptotique en gain et préciser l’intersection des
asymptotes.
16. Déterminer l’expression du déphasage c.
17. Établir le sens de variation du déphasage.
18. Donner les valeurs limites du déphasage.
19. Tracer le diagramme de Bode (asymptotique et réel).
20. En prenant les mêmes valeurs que précédemment pour R et C, donner la valeur de la
fréquence de résonance.
21. Pour une fréquence f = 1, 0 kHz, donner la valeur du gain pour le fondamental et les
harmoniques d’ordre inférieure ou égal à 10.
22. Que peut-on en conclure sur l’influence du filtre sur un signal de fréquence f ?
23. Déterminer la bande passante et le facteur de qualité du filtre. Est-ce en accord avec le
résultat précédent ?

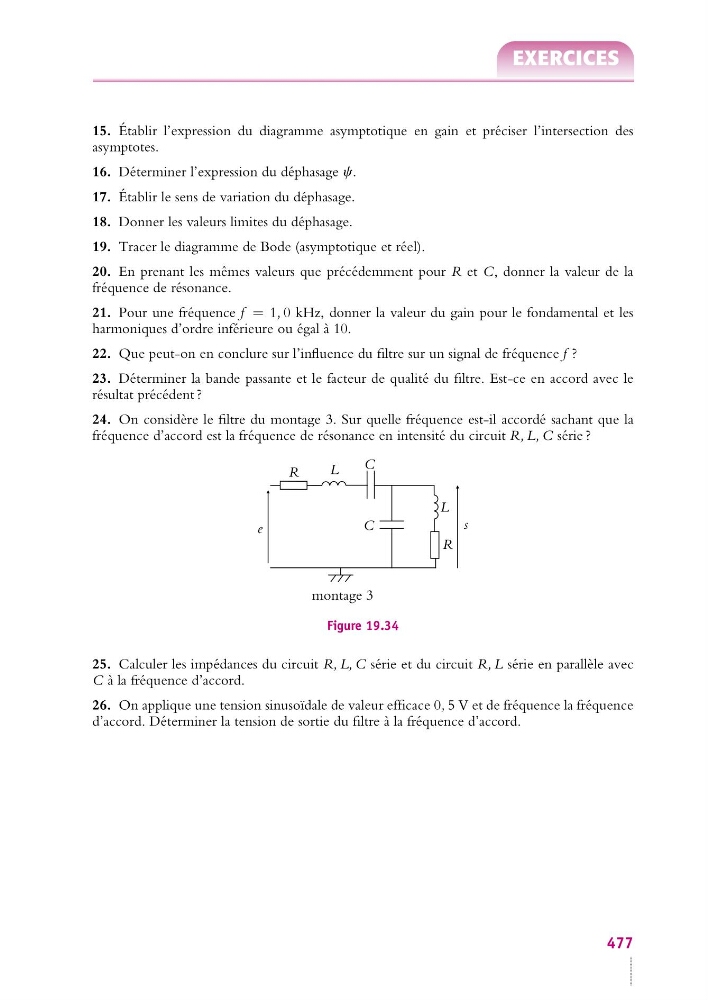

24. On considère le filtre du montage 3. Sur quelle fréquence est-il accordé sachant que la
fréquence d’accord est la fréquence de résonance en intensité du circuit R, L, C série ?
e
s
R
R
C
C
L
L
montage 3
Figure 19.34
25. Calculer les impédances du circuit R, L, C série et du circuit R, L série en parallèle avec
C à la fréquence d’accord.
26. On applique une tension sinusoïdale de valeur efficace 0, 5 V et de fréquence la fréquence
d’accord. Déterminer la tension de sortie du filtre à la fréquence d’accord.
