Sources de tension et de courant - Modèles de Thévenin et de Norton

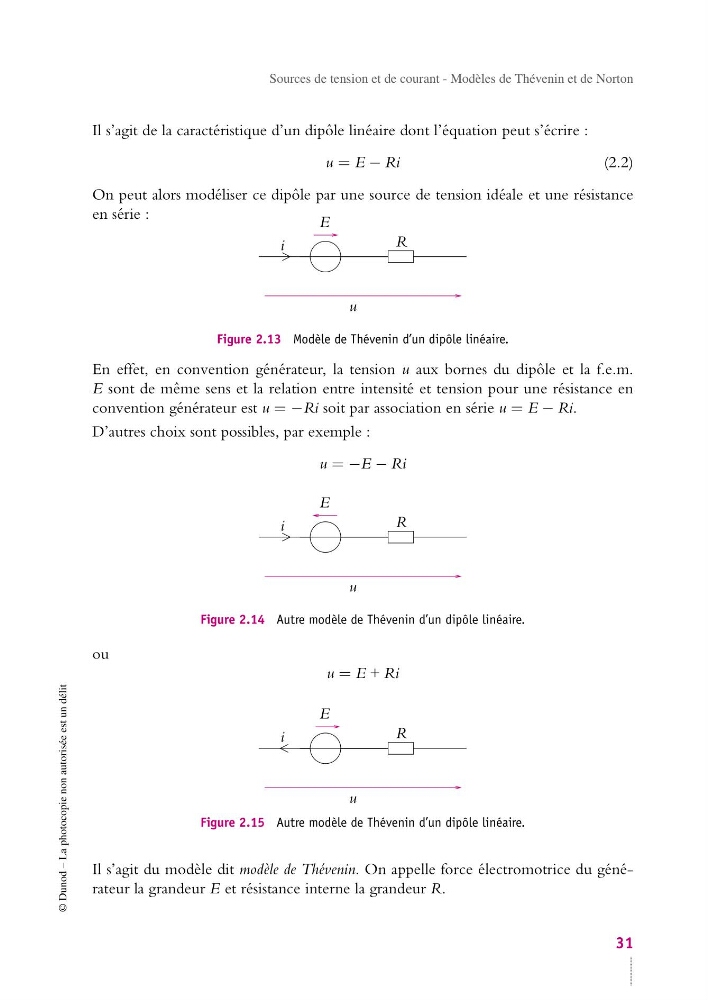

Il s’agit de la caractéristique d’un dipôle linéaire dont l’équation peut s’écrire :
u = E − Ri
(2.2)
On peut alors modéliser ce dipôle par une source de tension idéale et une résistance
en série :
E
u
i
R
Figure 2.13 Modèle de Thévenin d’un dipôle linéaire.
En effet, en convention générateur, la tension u aux bornes du dipôle et la f.e.m.
E sont de même sens et la relation entre intensité et tension pour une résistance en
convention générateur est u = −Ri soit par association en série u = E − Ri.
D’autres choix sont possibles, par exemple :
u = −E − Ri
E
u
i
R
Figure 2.14 Autre modèle de Thévenin d’un dipôle linéaire.
ou
u = E + Ri
E
u
i
R
Figure 2.15 Autre modèle de Thévenin d’un dipôle linéaire.
Il s’agit du modèle dit modèle de Thévenin. On appelle force électromotrice du générateur la grandeur E et résistance interne la grandeur R.
