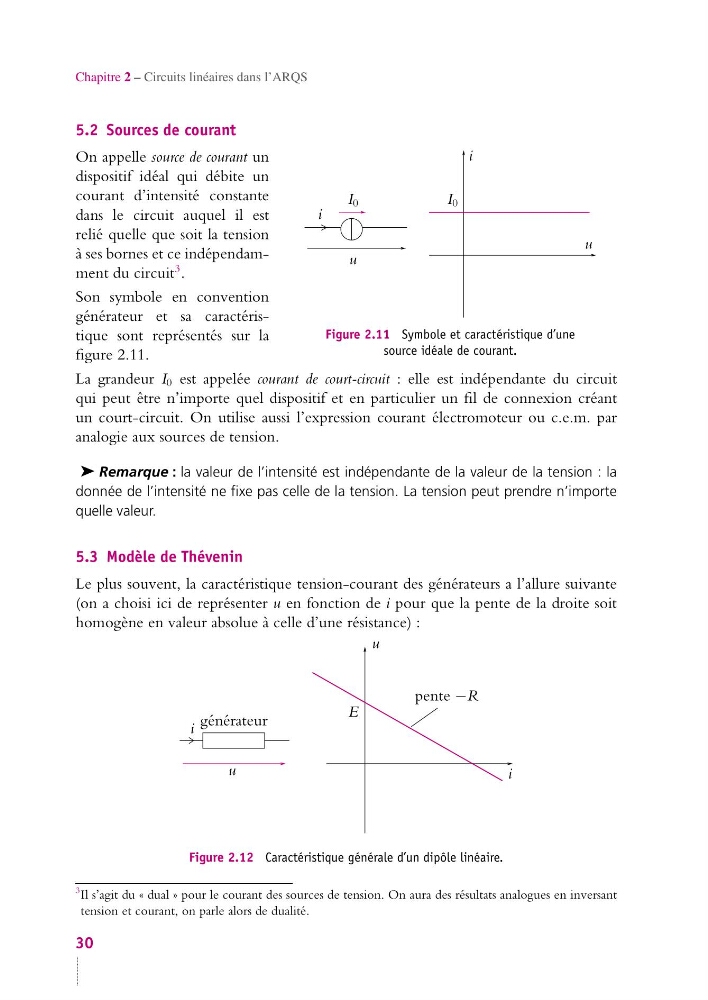

Chapitre 2 – Circuits linéaires dans l’ARQS
5.2 Sources de courant
I 0
I 0
u
u
i
i
Figure 2.11 Symbole et caractéristique d’une
source idéale de courant.
On appelle source de courant un
dispositif idéal qui débite un
courant d’intensité constante
dans le circuit auquel il est
relié quelle que soit la tension
à ses bornes et ce indépendamment du circuit
3 .
Son symbole en convention
générateur et sa caractéristique sont représentés sur la
figure 2.11.
La grandeur I 0 est appelée courant de court-circuit : elle est indépendante du circuit
qui peut être n’importe quel dispositif et en particulier un fil de connexion créant
un court-circuit. On utilise aussi l’expression courant électromoteur ou c.e.m. par
analogie aux sources de tension.
➤ Remarque : la valeur de l’intensité est indépendante de la valeur de la tension : la
donnée de l’intensité ne fixe pas celle de la tension. La tension peut prendre n’importe
quelle valeur.
5.3 Modèle de Thévenin
Le plus souvent, la caractéristique tension-courant des générateurs a l’allure suivante
(on a choisi ici de représenter u en fonction de i pour que la pente de la droite soit
homogène en valeur absolue à celle d’une résistance) :
E
u
u
i
i
générateur
pente −R
Figure 2.12 Caractéristique générale d’un dipôle linéaire.
3 Il s’agit du « dual » pour le courant des sources de tension. On aura des résultats analogues en inversant
tension et courant, on parle alors de dualité.
30
