Sources de tension et de courant - Modèles de Thévenin et de Norton
L’association en parallèle de condensateurs de capacités C 1 , C 2 , . . ., C N est donc un
condensateur de capacité C :
C = C 1 + C 2 + . . . + C N
Elle est donc analogue à l’association en parallèles des conductances.
5. Sources de tension et de courant - Modèles de Thévenin et de
Norton
5.1 Source de tension
On appelle source de tension un dispositif idéal qui impose une différence de potentiel
constante aux bornes du circuit auquel il est relié, quelle que soit l’intensité du courant
qui le traverse.
Sa représentation en convention générateur et sa caractéristique sont les suivantes :
E
E
u
u
i
i

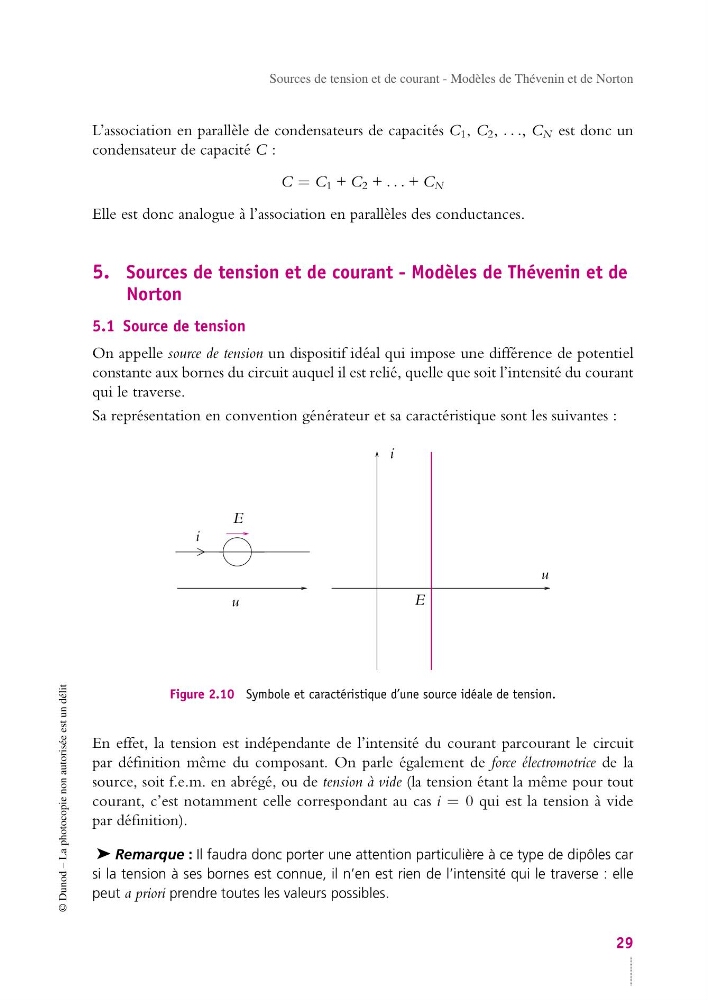

Figure 2.10 Symbole et caractéristique d’une source idéale de tension.
En effet, la tension est indépendante de l’intensité du courant parcourant le circuit
par définition même du composant. On parle également de force électromotrice de la
source, soit f.e.m. en abrégé, ou de tension à vide (la tension étant la même pour tout
courant, c’est notamment celle correspondant au cas i = 0 qui est la tension à vide
par définition).
➤ Remarque : Il faudra donc porter une attention particulière à ce type de dipôles car
si la tension à ses bornes est connue, il n’en est rien de l’intensité qui le traverse : elle
peut a priori prendre toutes les valeurs possibles.
