Notion de filtrage
a) Filtres passe-bas
G dB
log
v
vc
idéal
réel

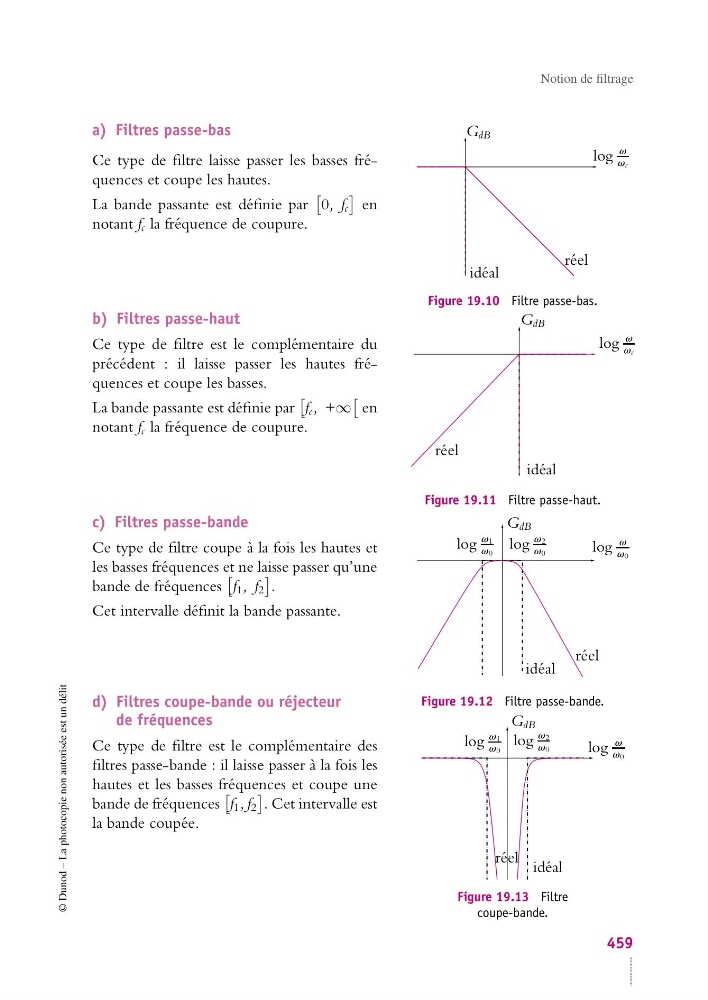

Figure 19.10 Filtre passe-bas.
Ce type de filtre laisse passer les basses fréquences et coupe les hautes.
La bande passante est définie par
0, f c
en
notant f c la fréquence de coupure.
b) Filtres passe-haut
G dB
log
v
vc
idéal
réel
Figure 19.11 Filtre passe-haut.
Ce type de filtre est le complémentaire du
précédent : il laisse passer les hautes fréquences et coupe les basses.
La bande passante est définie par
f c , +∞
en
notant f c la fréquence de coupure.
c) Filtres passe-bande
G dB
log
v
v0
log
v1
v0 log
v2
v0
idéal
réel
Figure 19.12 Filtre passe-bande.
Ce type de filtre coupe à la fois les hautes et
les basses fréquences et ne laisse passer qu’une
bande de fréquences
f 1 , f 2
.
Cet intervalle définit la bande passante.
d) Filtres coupe-bande ou réjecteur
de fréquences
G dB
log
v
v0
log
v1
v0
log
v2
v0
idéal
réel
Figure 19.13 Filtre
coupe-bande.
Ce type de filtre est le complémentaire des
filtres passe-bande : il laisse passer à la fois les
hautes et les basses fréquences et coupe une
bande de fréquences
f 1 , f 2
. Cet intervalle est
la bande coupée.
