6. Quel est le déphasage à basses fréquences ?
1. 0
2. p
3.
p
2
4.
p
4
7. Même question à hautes fréquences.
1. 0
2. p
3.
p
2
4.
p
4
8. Quelle est la nature du filtre considéré ?
1. actif
2. passe-bas
3. coupe-bande
4. passe-haut
3.
Réjecteur de fréquence sélectif

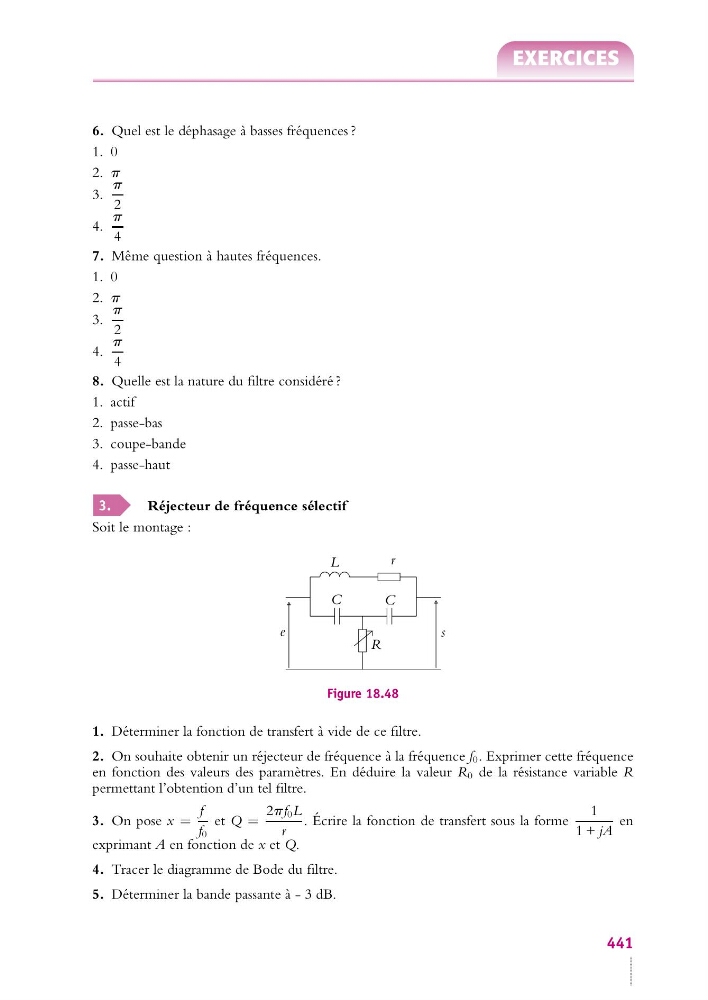

Soit le montage :
R
r
C
C
L
e
s
Figure 18.48
1. Déterminer la fonction de transfert à vide de ce filtre.
2. On souhaite obtenir un réjecteur de fréquence à la fréquence f 0 . Exprimer cette fréquence
en fonction des valeurs des paramètres. En déduire la valeur R 0 de la résistance variable R
permettant l’obtention d’un tel filtre.
3. On pose x =
f
f 0
et Q =
2pf 0 L
r
. Écrire la fonction de transfert sous la forme
1
1 + jA
en
exprimant A en fonction de x et Q.
4. Tracer le diagramme de Bode du filtre.
5. Déterminer la bande passante à - 3 dB.
