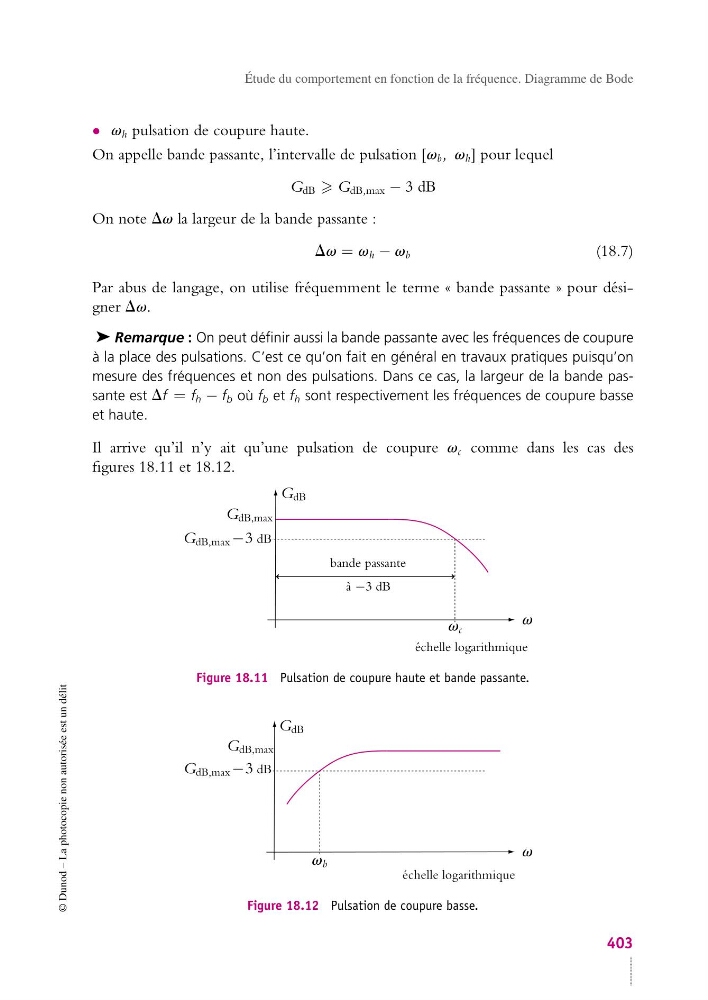

Étude du comportement en fonction de la fréquence. Diagramme de Bode
• v h pulsation de coupure haute.
On appelle bande passante, l’intervalle de pulsation [v b , v h ] pour lequel
G dB G dB,max − 3 dB
On note Dv la largeur de la bande passante :
Dv = v h − v b
(18.7)
Par abus de langage, on utilise fréquemment le terme « bande passante » pour désigner Dv.
➤ Remarque : On peut définir aussi la bande passante avec les fréquences de coupure
à la place des pulsations. C’est ce qu’on fait en général en travaux pratiques puisqu’on
mesure des fréquences et non des pulsations. Dans ce cas, la largeur de la bande passante est Df = f h − f b où f b et f h sont respectivement les fréquences de coupure basse
et haute.
Il arrive qu’il n’y ait qu’une pulsation de coupure v c comme dans les cas des
figures 18.11 et 18.12.
bande passante
à −3 dB
échelle logarithmique
G dB
G dB,max
G dB,max −3 dB
v
v c
Figure 18.11 Pulsation de coupure haute et bande passante.
échelle logarithmique
G dB
G dB,max
G dB,max −3 dB
v
v b
Figure 18.12 Pulsation de coupure basse.
