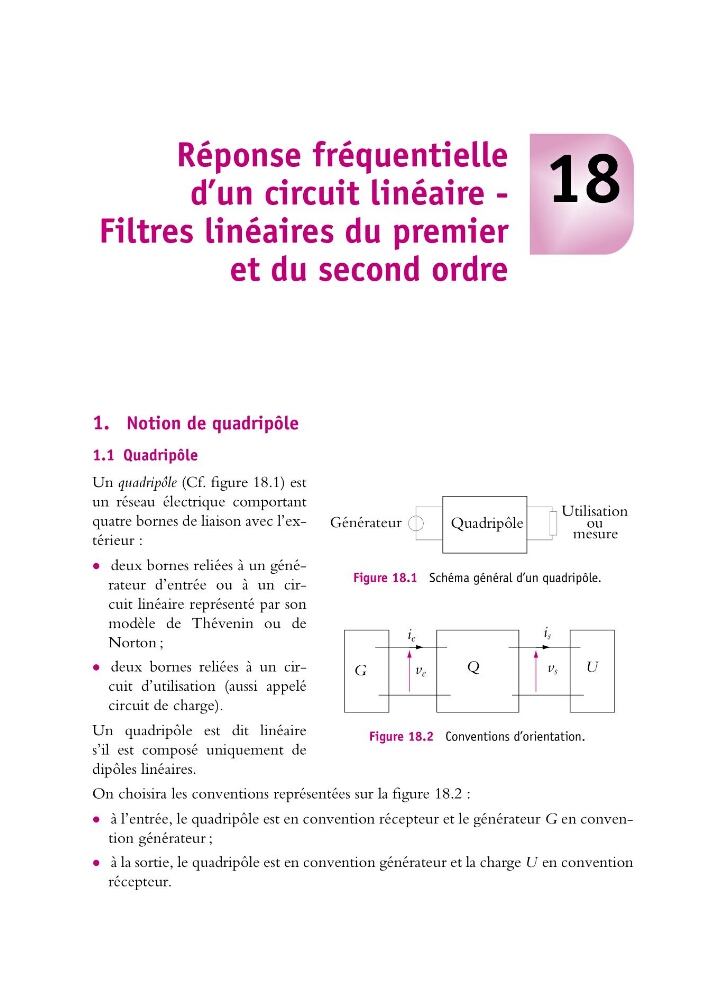

18
Réponse fréquentielle
d’un circuit linéaire -
Filtres linéaires du premier
et du second ordre
1. Notion de quadripôle
1.1 Quadripôle
Générateur
Quadripôle
Utilisation
ou
mesure
Figure 18.1 Schéma général d’un quadripôle.
i e
i s
v e
v s
U
Q
G
Figure 18.2 Conventions d’orientation.
Un quadripôle (Cf. figure 18.1) est
un réseau électrique comportant
quatre bornes de liaison avec l’extérieur :
• deux bornes reliées à un générateur d’entrée ou à un circuit linéaire représenté par son
modèle de Thévenin ou de
Norton ;
• deux bornes reliées à un circuit d’utilisation (aussi appelé
circuit de charge).
Un quadripôle est dit linéaire
s’il est composé uniquement de
dipôles linéaires.
On choisira les conventions représentées sur la figure 18.2 :
• à l’entrée, le quadripôle est en convention récepteur et le générateur G en convention générateur ;
• à la sortie, le quadripôle est en convention générateur et la charge U en convention
récepteur.
