Résistor de résistance R

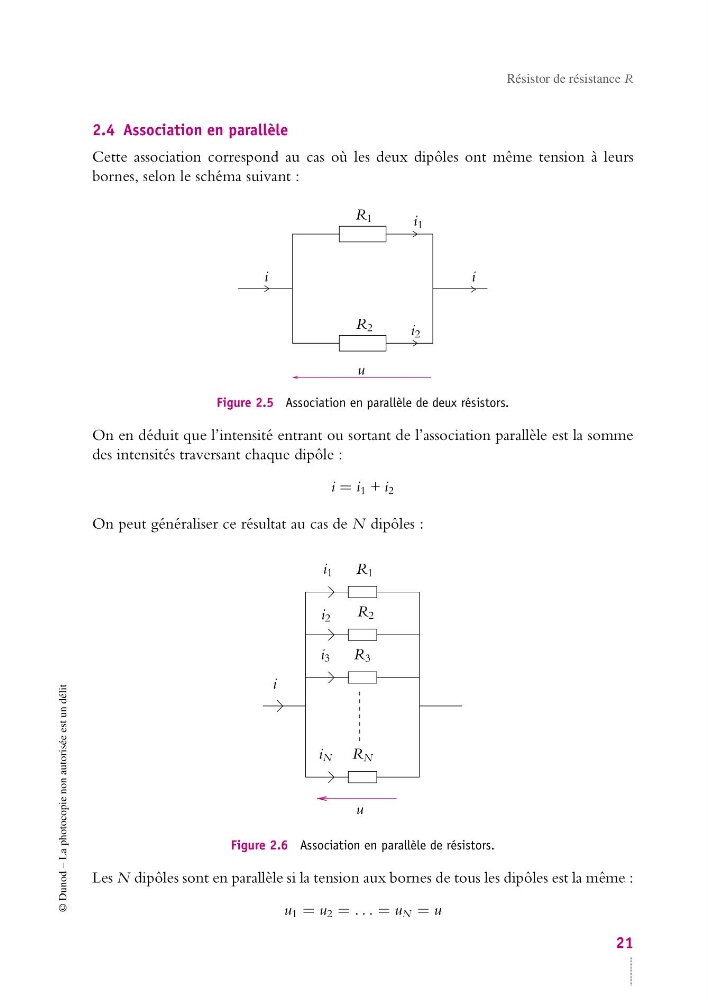

2.4 Association en parallèle
Cette association correspond au cas où les deux dipôles ont même tension à leurs
bornes, selon le schéma suivant :
i
i
u
i 1
i 2
R 1
R 2
Figure 2.5 Association en parallèle de deux résistors.
On en déduit que l’intensité entrant ou sortant de l’association parallèle est la somme
des intensités traversant chaque dipôle :
i = i 1 + i 2
On peut généraliser ce résultat au cas de N dipôles :
i
u
i 1
i 2
R 1
R 2
i 3
i N
R 3
R N
Figure 2.6 Association en parallèle de résistors.
Les N dipôles sont en parallèle si la tension aux bornes de tous les dipôles est la même :
u 1 = u 2 = . . . = u N = u
