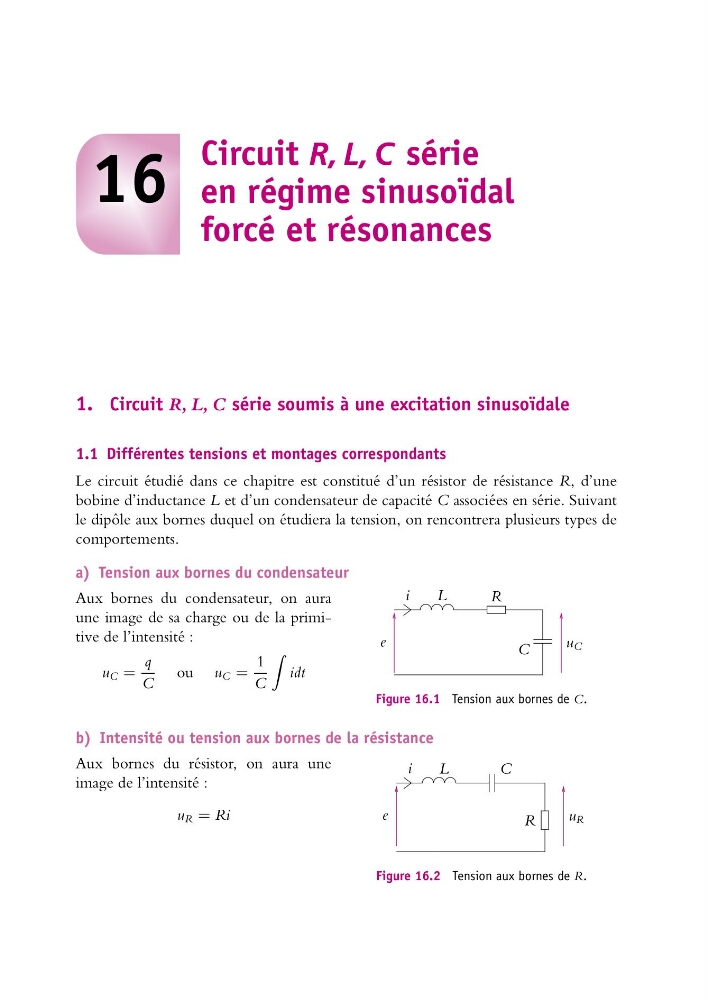

16
Circuit R, L, C série
en régime sinusoïdal
forcé et résonances
1. Circuit R, L, C série soumis à une excitation sinusoïdale
1.1 Différentes tensions et montages correspondants
Le circuit étudié dans ce chapitre est constitué d’un résistor de résistance R, d’une
bobine d’inductance L et d’un condensateur de capacité C associées en série. Suivant
le dipôle aux bornes duquel on étudiera la tension, on rencontrera plusieurs types de
comportements.
a) Tension aux bornes du condensateur
i
e
u C
L
C
R
Figure 16.1 Tension aux bornes de C.
Aux bornes du condensateur, on aura
une image de sa charge ou de la primitive de l’intensité :
u C =
q
C
ou u C =
1
C
idt
b) Intensité ou tension aux bornes de la résistance
i
e
u R
L
C
R
Figure 16.2 Tension aux bornes de R.
Aux bornes du résistor, on aura une
image de l’intensité :
u R = Ri
