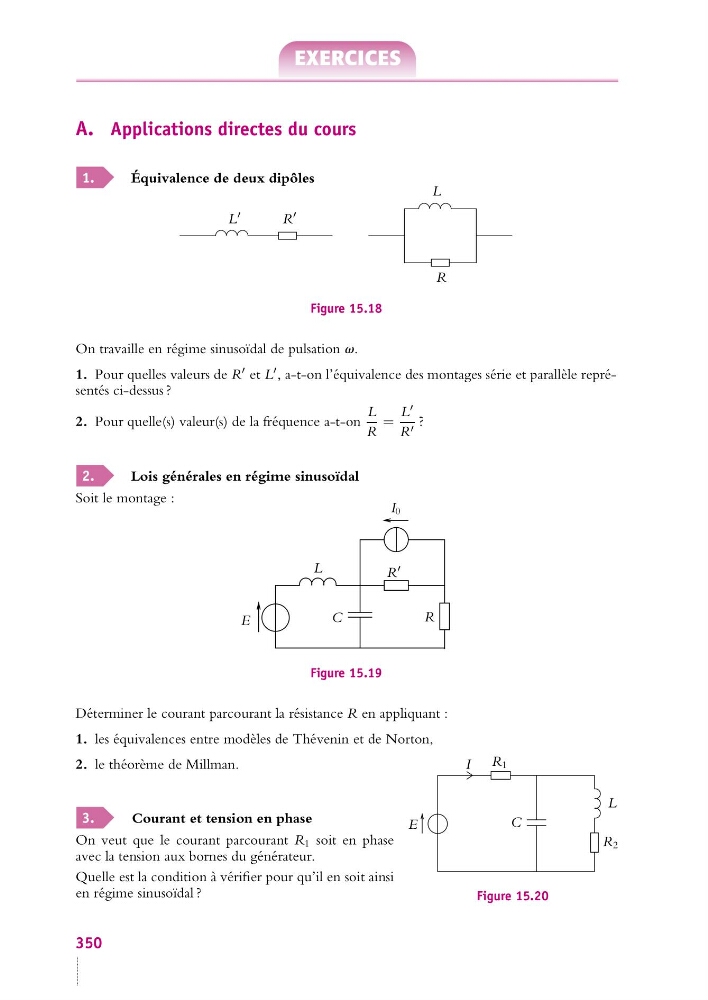

A. Applications directes du cours
1.
Équivalence de deux dipôles
L
R
L
R
Figure 15.18
On travaille en régime sinusoïdal de pulsation v.
1. Pour quelles valeurs de R
et L
, a-t-on l’équivalence des montages série et parallèle représentés ci-dessus ?
2. Pour quelle(s) valeur(s) de la fréquence a-t-on
L
R
=
L
R ?
2.
Lois générales en régime sinusoïdal
Soit le montage :
R
E
L
R
I 0
C
Figure 15.19
Déterminer le courant parcourant la résistance R en appliquant :
1. les équivalences entre modèles de Thévenin et de Norton,
2. le théorème de Millman.
3.
Courant et tension en phase
R 1
C
R 2
L
I
E
Figure 15.20
On veut que le courant parcourant R 1 soit en phase
avec la tension aux bornes du générateur.
Quelle est la condition à vérifier pour qu’il en soit ainsi
en régime sinusoïdal ?
350
