Résistor de résistance R

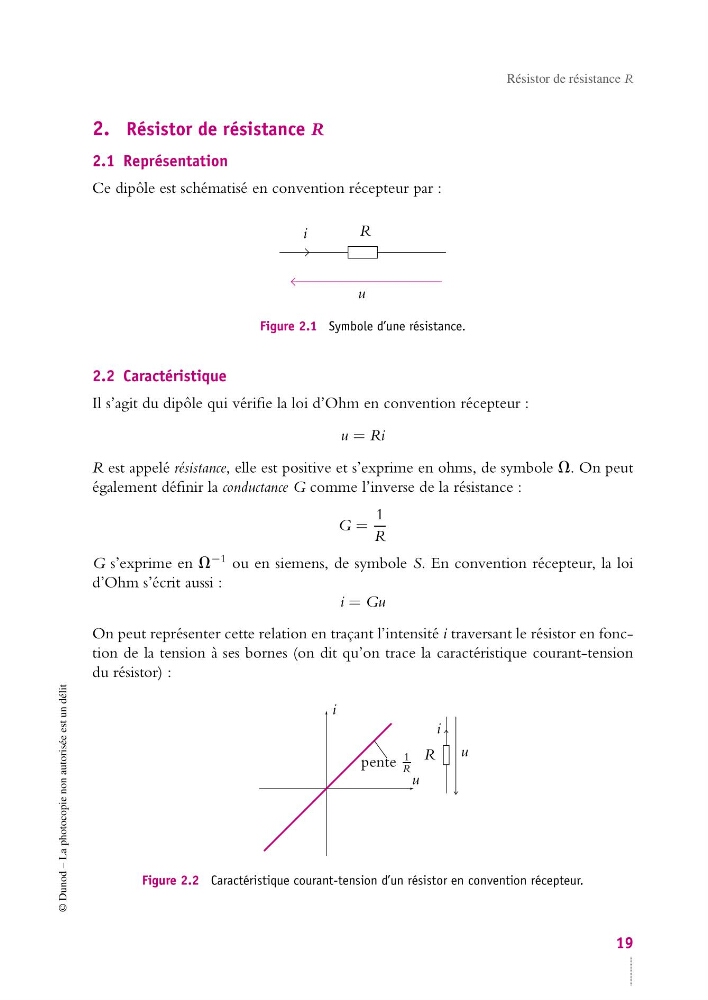

2. Résistor de résistance R
2.1 Représentation
Ce dipôle est schématisé en convention récepteur par :
i
u
R
Figure 2.1 Symbole d’une résistance.
2.2 Caractéristique
Il s’agit du dipôle qui vérifie la loi d’Ohm en convention récepteur :
u = Ri
R est appelé résistance, elle est positive et s’exprime en ohms, de symbole V. On peut
également définir la conductance G comme l’inverse de la résistance :
G =
1
R
G s’exprime en V −1 ou en siemens, de symbole S. En convention récepteur, la loi
d’Ohm s’écrit aussi :
i = Gu
On peut représenter cette relation en traçant l’intensité i traversant le résistor en fonction de la tension à ses bornes (on dit qu’on trace la caractéristique courant-tension
du résistor) :
i
i
u
u
R
pente
1
R
Figure 2.2 Caractéristique courant-tension d’un résistor en convention récepteur.
