Impédance et admittance complexes
a) Association en série
i 1
i 2
i 3
Z 1
Z 2
Z n
i
u

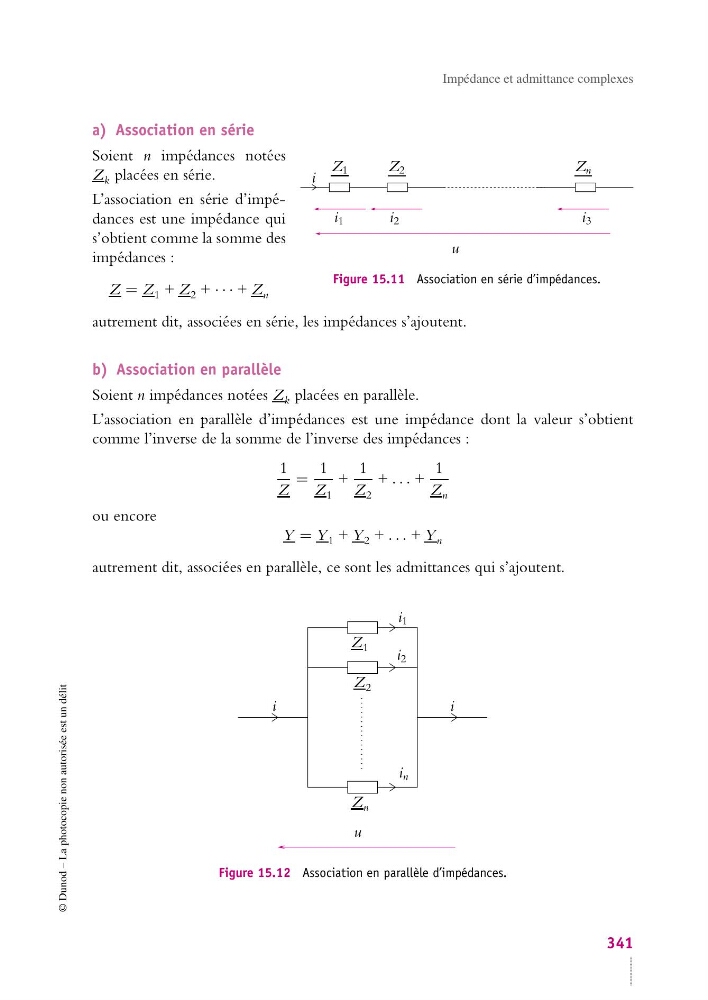

Figure 15.11 Association en série d’impédances.
Soient n impédances notées
Z k placées en série.
L’association en série d’impédances est une impédance qui
s’obtient comme la somme des
impédances :
Z = Z 1 + Z 2 + · · · + Z n
autrement dit, associées en série, les impédances s’ajoutent.
b) Association en parallèle
Soient n impédances notées Z k placées en parallèle.
L’association en parallèle d’impédances est une impédance dont la valeur s’obtient
comme l’inverse de la somme de l’inverse des impédances :
1
Z
=
1
Z 1
+
1
Z 2
+ . . . +
1
Z n
ou encore
Y = Y 1 + Y 2 + . . . + Y n
autrement dit, associées en parallèle, ce sont les admittances qui s’ajoutent.
i 1
i 2
i n
Z 1
Z 2
Z n
i
i
u
Figure 15.12 Association en parallèle d’impédances.
