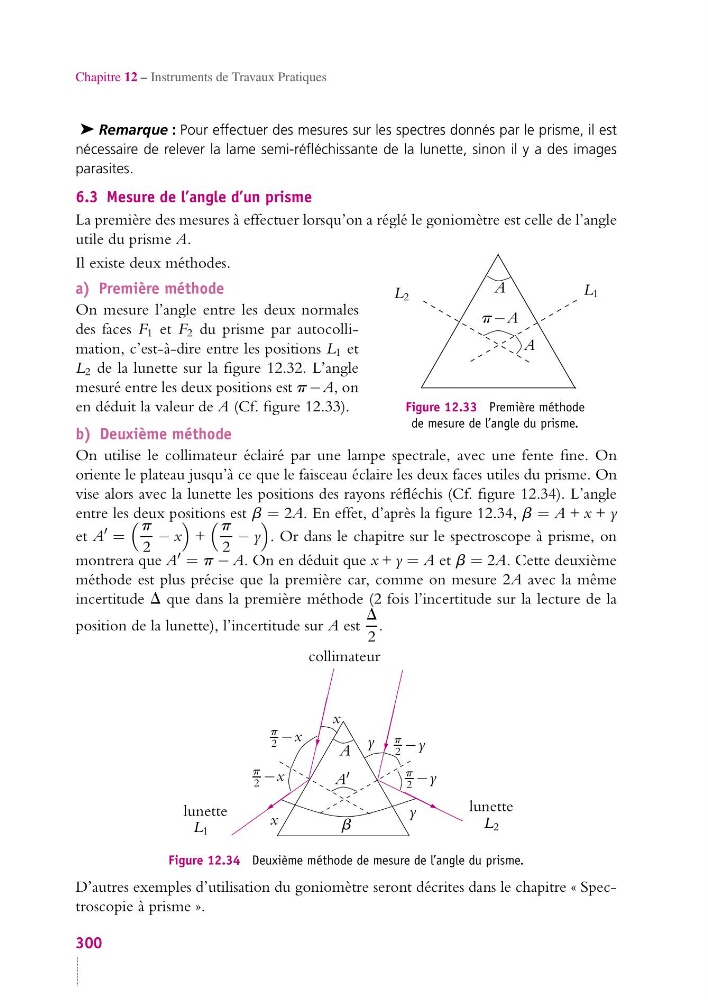

Chapitre 12 – Instruments de Travaux Pratiques
➤ Remarque : Pour effectuer des mesures sur les spectres donnés par le prisme, il est
nécessaire de relever la lame semi-réfléchissante de la lunette, sinon il y a des images
parasites.
6.3 Mesure de l’angle d’un prisme
La première des mesures à effectuer lorsqu’on a réglé le goniomètre est celle de l’angle
utile du prisme A.
Il existe deux méthodes.
a) Première méthode
L 1
L 2
A
A
p−A
Figure 12.33 Première méthode
de mesure de l’angle du prisme.
On mesure l’angle entre les deux normales
des faces F 1 et F 2 du prisme par autocollimation, c’est-à-dire entre les positions L 1 et
L 2 de la lunette sur la figure 12.32. L’angle
mesuré entre les deux positions est p−A, on
en déduit la valeur de A (Cf. figure 12.33).
b) Deuxième méthode
On utilise le collimateur éclairé par une lampe spectrale, avec une fente fine. On
oriente le plateau jusqu’à ce que le faisceau éclaire les deux faces utiles du prisme. On
vise alors avec la lunette les positions des rayons réfléchis (Cf. figure 12.34). L’angle
entre les deux positions est b = 2A. En effet, d’après la figure 12.34, b = A + x + y
et A
=
p
2
− x
+
p
2
− y
. Or dans le chapitre sur le spectroscope à prisme, on
montrera que A = p − A. On en déduit que x + y = A et b = 2A. Cette deuxième
méthode est plus précise que la première car, comme on mesure 2A avec la même
incertitude D que dans la première méthode (2 fois l’incertitude sur la lecture de la
position de la lunette), l’incertitude sur A est
D
2
.
p
2 −x
p
2 −x
p
2 −y
p
2 −y
x
x
y
y
A
A
b
lunette
lunette
L 1
L 2
collimateur
Figure 12.34 Deuxième méthode de mesure de l’angle du prisme.
D’autres exemples d’utilisation du goniomètre seront décrites dans le chapitre « Spectroscopie à prisme ».
300
