Le goniomètre
2. Repérer l’arête d’angle A utilisée.
3. Imaginer le triangle équilatéral formé par les vis calantes (u, v et w). Placer le
prisme comme indiqué sur le schéma de la figure 12.32. L’arête A dépasse légèrement du centre de la plate-forme, les faces utiles F 1 et F 2 sont perpendiculaires
aux côtés uw et vw du triangle équilatéral défini à partir des trois vis calantes.
lunette
lunette
position L 1
position L 2
F 1
F 2
u
v
w
A

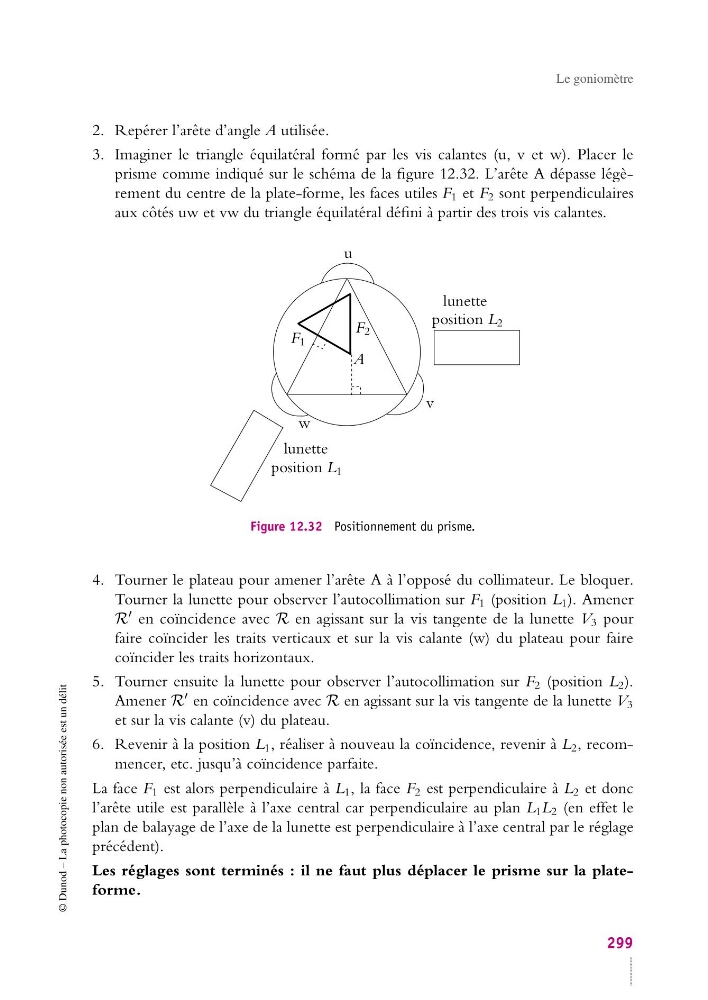

Figure 12.32 Positionnement du prisme.
4. Tourner le plateau pour amener l’arête A à l’opposé du collimateur. Le bloquer.
Tourner la lunette pour observer l’autocollimation sur F 1 (position L 1 ). Amener
R en coïncidence avec R en agissant sur la vis tangente de la lunette V 3 pour
faire coïncider les traits verticaux et sur la vis calante (w) du plateau pour faire
coïncider les traits horizontaux.
5. Tourner ensuite la lunette pour observer l’autocollimation sur F 2 (position L 2 ).
Amener R en coïncidence avec R en agissant sur la vis tangente de la lunette V 3
et sur la vis calante (v) du plateau.
6. Revenir à la position L 1 , réaliser à nouveau la coïncidence, revenir à L 2 , recommencer, etc. jusqu’à coïncidence parfaite.
La face F 1 est alors perpendiculaire à L 1 , la face F 2 est perpendiculaire à L 2 et donc
l’arête utile est parallèle à l’axe central car perpendiculaire au plan L 1 L 2 (en effet le
plan de balayage de l’axe de la lunette est perpendiculaire à l’axe central par le réglage
précédent).
Les réglages sont terminés : il ne faut plus déplacer le prisme sur la plateforme.
