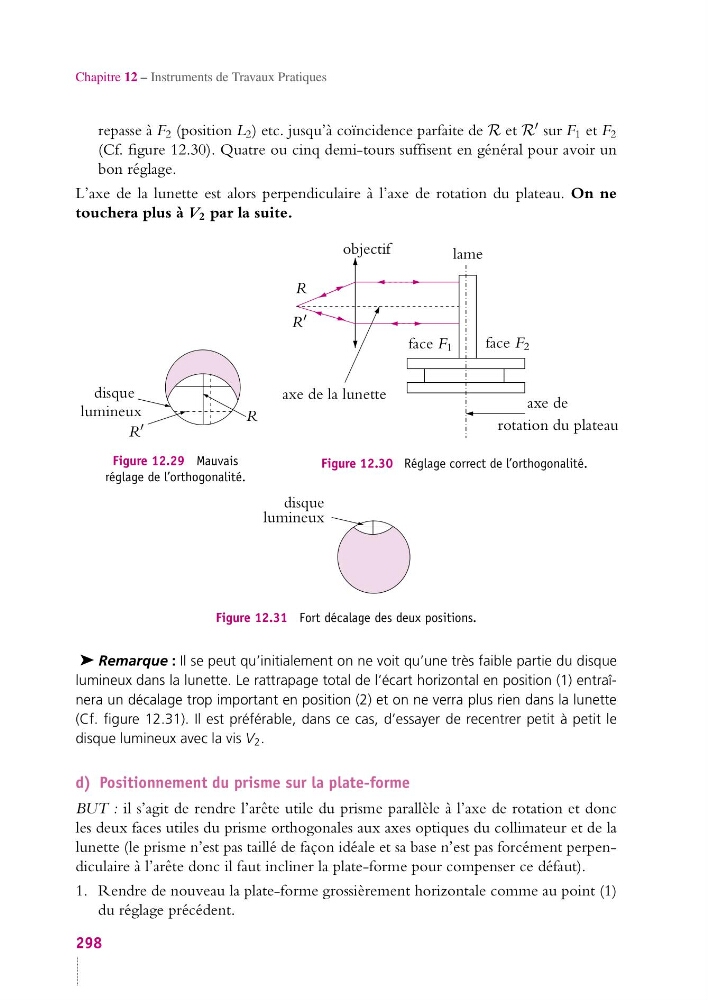

Chapitre 12 – Instruments de Travaux Pratiques
repasse à F 2 (position L 2 ) etc. jusqu’à coïncidence parfaite de R et R sur F 1 et F 2
(Cf. figure 12.30). Quatre ou cinq demi-tours suffisent en général pour avoir un
bon réglage.
L’axe de la lunette est alors perpendiculaire à l’axe de rotation du plateau. On ne
touchera plus à V 2 par la suite.
R
R
disque
lumineux
Figure 12.29 Mauvais
réglage de l’orthogonalité.
objectif
axe de la lunette
rotation du plateau
axe de
lame
R
R
face F 1
face F 2
Figure 12.30 Réglage correct de l’orthogonalité.
disque
lumineux
Figure 12.31 Fort décalage des deux positions.
➤ Remarque : Il se peut qu’initialement on ne voit qu’une très faible partie du disque
lumineux dans la lunette. Le rattrapage total de l’écart horizontal en position (1) entraînera un décalage trop important en position (2) et on ne verra plus rien dans la lunette
(Cf. figure 12.31). Il est préférable, dans ce cas, d’essayer de recentrer petit à petit le
disque lumineux avec la vis V 2 .
d) Positionnement du prisme sur la plate-forme
BUT : il s’agit de rendre l’arête utile du prisme parallèle à l’axe de rotation et donc
les deux faces utiles du prisme orthogonales aux axes optiques du collimateur et de la
lunette (le prisme n’est pas taillé de façon idéale et sa base n’est pas forcément perpendiculaire à l’arête donc il faut incliner la plate-forme pour compenser ce défaut).
1. Rendre de nouveau la plate-forme grossièrement horizontale comme au point (1)
du réglage précédent.
298
