Le goniomètre
R'
R
disque
lumineux

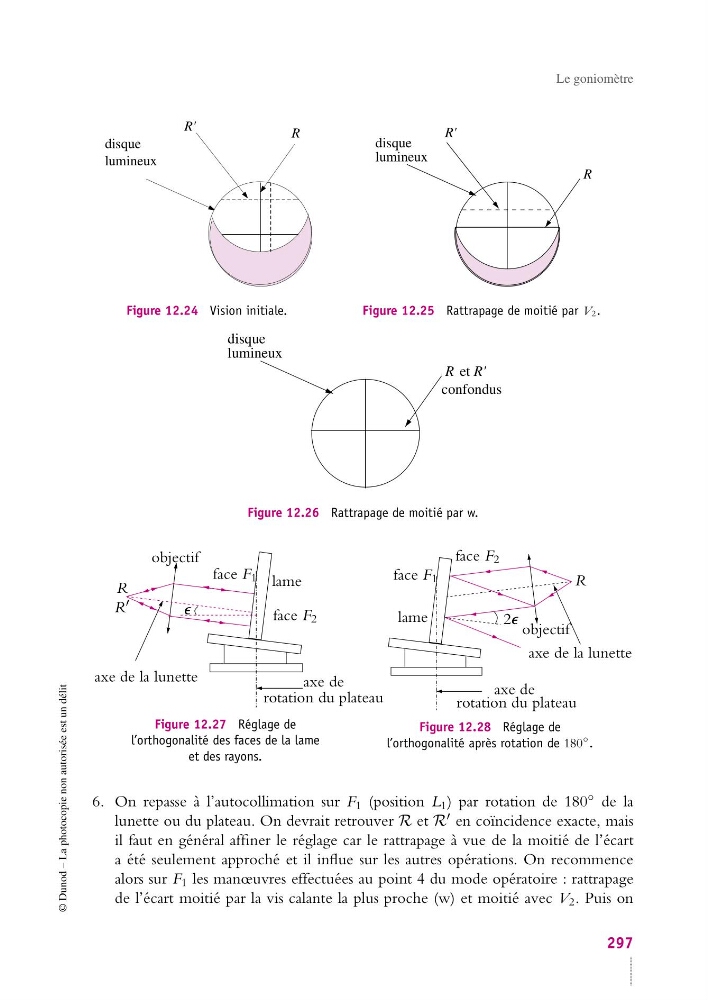

Figure 12.24 Vision initiale.
R'
R
lumineux
disque
Figure 12.25 Rattrapage de moitié par V2.
R et R'
confondus
lumineux
disque
Figure 12.26 Rattrapage de moitié par w.
objectif
axe de la lunette
rotation du plateau
axe de
lame
R
R
e
face F 1
face F 2
Figure 12.27 Réglage de
l’orthogonalité des faces de la lame
et des rayons.
objectif
axe de la lunette
rotation du plateau
axe de
lame
R
2e
face F 1
face F 2
Figure 12.28 Réglage de
l’orthogonalité après rotation de 180
◦ .
6. On repasse à l’autocollimation sur F 1 (position L 1 ) par rotation de 180 ◦ de la
lunette ou du plateau. On devrait retrouver R et R en coïncidence exacte, mais
il faut en général affiner le réglage car le rattrapage à vue de la moitié de l’écart
a été seulement approché et il influe sur les autres opérations. On recommence
alors sur F 1 les manœuvres effectuées au point 4 du mode opératoire : rattrapage
de l’écart moitié par la vis calante la plus proche (w) et moitié avec V 2 . Puis on
