Chapitre 12 – Instruments de Travaux Pratiques
Lunette
Lunette
position L 1
position L 2
face F 1
face F 2
lame
u
v
w

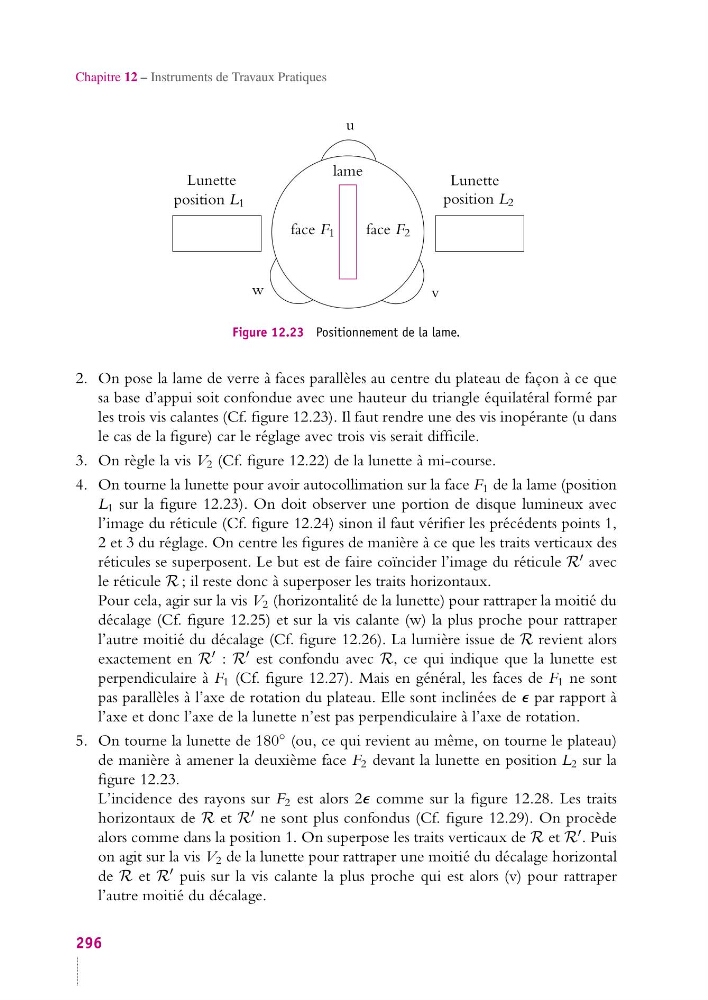

Figure 12.23 Positionnement de la lame.
2. On pose la lame de verre à faces parallèles au centre du plateau de façon à ce que
sa base d’appui soit confondue avec une hauteur du triangle équilatéral formé par
les trois vis calantes (Cf. figure 12.23). Il faut rendre une des vis inopérante (u dans
le cas de la figure) car le réglage avec trois vis serait difficile.
3. On règle la vis V 2 (Cf. figure 12.22) de la lunette à mi-course.
4. On tourne la lunette pour avoir autocollimation sur la face F 1 de la lame (position
L 1 sur la figure 12.23). On doit observer une portion de disque lumineux avec
l’image du réticule (Cf. figure 12.24) sinon il faut vérifier les précédents points 1,
2 et 3 du réglage. On centre les figures de manière à ce que les traits verticaux des
réticules se superposent. Le but est de faire coïncider l’image du réticule R avec
le réticule R ; il reste donc à superposer les traits horizontaux.
Pour cela, agir sur la vis V 2 (horizontalité de la lunette) pour rattraper la moitié du
décalage (Cf. figure 12.25) et sur la vis calante (w) la plus proche pour rattraper
l’autre moitié du décalage (Cf. figure 12.26). La lumière issue de R revient alors
exactement en R : R est confondu avec R, ce qui indique que la lunette est
perpendiculaire à F 1 (Cf. figure 12.27). Mais en général, les faces de F 1 ne sont
pas parallèles à l’axe de rotation du plateau. Elle sont inclinées de e par rapport à
l’axe et donc l’axe de la lunette n’est pas perpendiculaire à l’axe de rotation.
5. On tourne la lunette de 180 ◦ (ou, ce qui revient au même, on tourne le plateau)
de manière à amener la deuxième face F 2 devant la lunette en position L 2 sur la
figure 12.23.
L’incidence des rayons sur F 2 est alors 2e comme sur la figure 12.28. Les traits
horizontaux de R et R ne sont plus confondus (Cf. figure 12.29). On procède
alors comme dans la position 1. On superpose les traits verticaux de R et R . Puis
on agit sur la vis V 2 de la lunette pour rattraper une moitié du décalage horizontal
de R et R puis sur la vis calante la plus proche qui est alors (v) pour rattraper
l’autre moitié du décalage.
296
