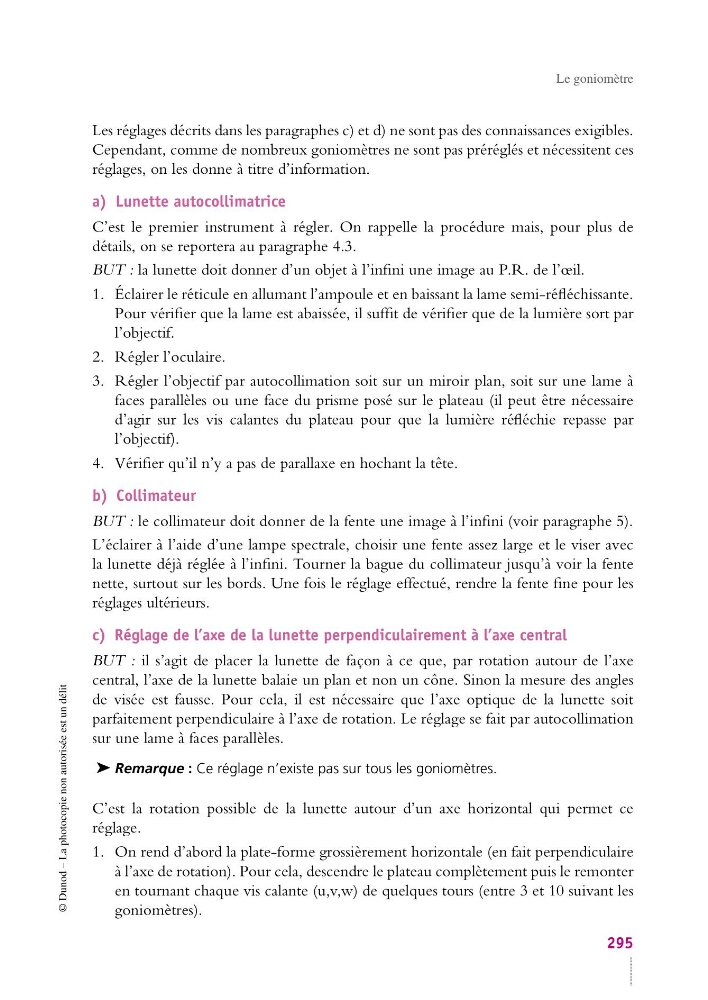

Le goniomètre
Les réglages décrits dans les paragraphes c) et d) ne sont pas des connaissances exigibles.
Cependant, comme de nombreux goniomètres ne sont pas préréglés et nécessitent ces
réglages, on les donne à titre d’information.
a) Lunette autocollimatrice
C’est le premier instrument à régler. On rappelle la procédure mais, pour plus de
détails, on se reportera au paragraphe 4.3.
BUT : la lunette doit donner d’un objet à l’infini une image au P.R. de l’œil.
1. Éclairer le réticule en allumant l’ampoule et en baissant la lame semi-réfléchissante.
Pour vérifier que la lame est abaissée, il suffit de vérifier que de la lumière sort par
l’objectif.
2. Régler l’oculaire.
3. Régler l’objectif par autocollimation soit sur un miroir plan, soit sur une lame à
faces parallèles ou une face du prisme posé sur le plateau (il peut être nécessaire
d’agir sur les vis calantes du plateau pour que la lumière réfléchie repasse par
l’objectif).
4. Vérifier qu’il n’y a pas de parallaxe en hochant la tête.
b) Collimateur
BUT : le collimateur doit donner de la fente une image à l’infini (voir paragraphe 5).
L’éclairer à l’aide d’une lampe spectrale, choisir une fente assez large et le viser avec
la lunette déjà réglée à l’infini. Tourner la bague du collimateur jusqu’à voir la fente
nette, surtout sur les bords. Une fois le réglage effectué, rendre la fente fine pour les
réglages ultérieurs.
c) Réglage de l’axe de la lunette perpendiculairement à l’axe central
BUT : il s’agit de placer la lunette de façon à ce que, par rotation autour de l’axe
central, l’axe de la lunette balaie un plan et non un cône. Sinon la mesure des angles
de visée est fausse. Pour cela, il est nécessaire que l’axe optique de la lunette soit
parfaitement perpendiculaire à l’axe de rotation. Le réglage se fait par autocollimation
sur une lame à faces parallèles.
➤ Remarque : Ce réglage n’existe pas sur tous les goniomètres.
C’est la rotation possible de la lunette autour d’un axe horizontal qui permet ce
réglage.
1. On rend d’abord la plate-forme grossièrement horizontale (en fait perpendiculaire
à l’axe de rotation). Pour cela, descendre le plateau complètement puis le remonter
en tournant chaque vis calante (u,v,w) de quelques tours (entre 3 et 10 suivant les
goniomètres).
