Chapitre 12 – Instruments de Travaux Pratiques
Fente
Collimateur
Réglage de
la largeur
de la
fente
Réglage
collimateur
Lunette
Réglage
horizontalité
de la
Réglage
oculaire
Réglage
objectif
vis tangente
de réglage fin
de la lunette V3
Blocage lunette
Trois vis calantes
u,v et w
lunette V2
V1
Lampe

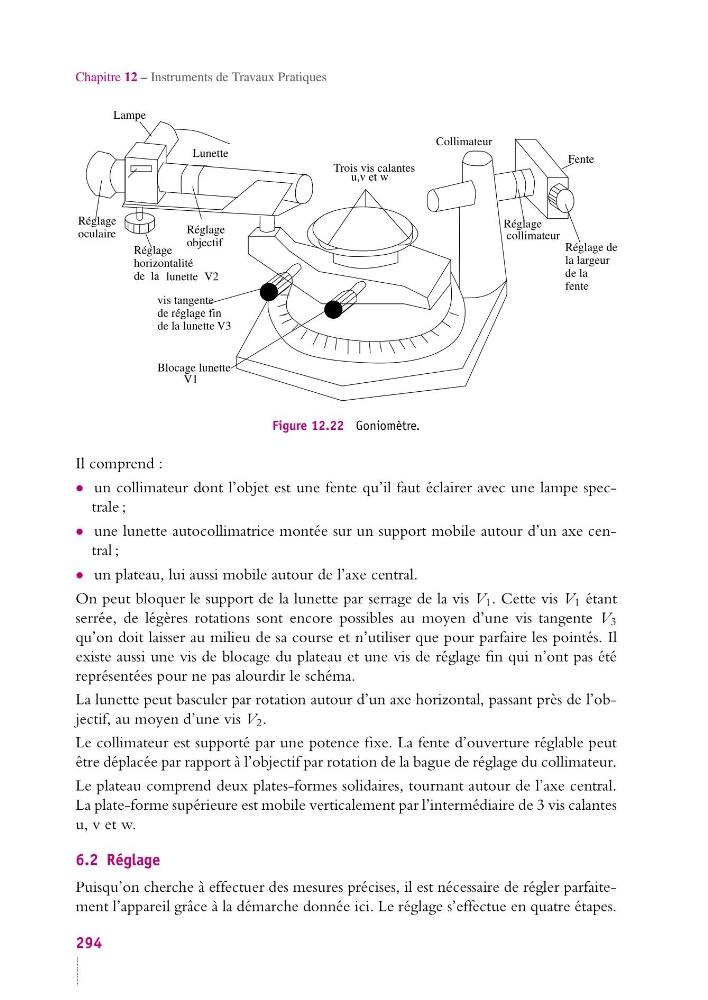

Figure 12.22 Goniomètre.
Il comprend :
• un collimateur dont l’objet est une fente qu’il faut éclairer avec une lampe spectrale ;
• une lunette autocollimatrice montée sur un support mobile autour d’un axe central ;
• un plateau, lui aussi mobile autour de l’axe central.
On peut bloquer le support de la lunette par serrage de la vis V 1 . Cette vis V 1 étant
serrée, de légères rotations sont encore possibles au moyen d’une vis tangente V 3
qu’on doit laisser au milieu de sa course et n’utiliser que pour parfaire les pointés. Il
existe aussi une vis de blocage du plateau et une vis de réglage fin qui n’ont pas été
représentées pour ne pas alourdir le schéma.
La lunette peut basculer par rotation autour d’un axe horizontal, passant près de l’objectif, au moyen d’une vis V 2 .
Le collimateur est supporté par une potence fixe. La fente d’ouverture réglable peut
être déplacée par rapport à l’objectif par rotation de la bague de réglage du collimateur.
Le plateau comprend deux plates-formes solidaires, tournant autour de l’axe central.
La plate-forme supérieure est mobile verticalement par l’intermédiaire de 3 vis calantes
u, v et w.
6.2 Réglage
Puisqu’on cherche à effectuer des mesures précises, il est nécessaire de régler parfaitement l’appareil grâce à la démarche donnée ici. Le réglage s’effectue en quatre étapes.
294
