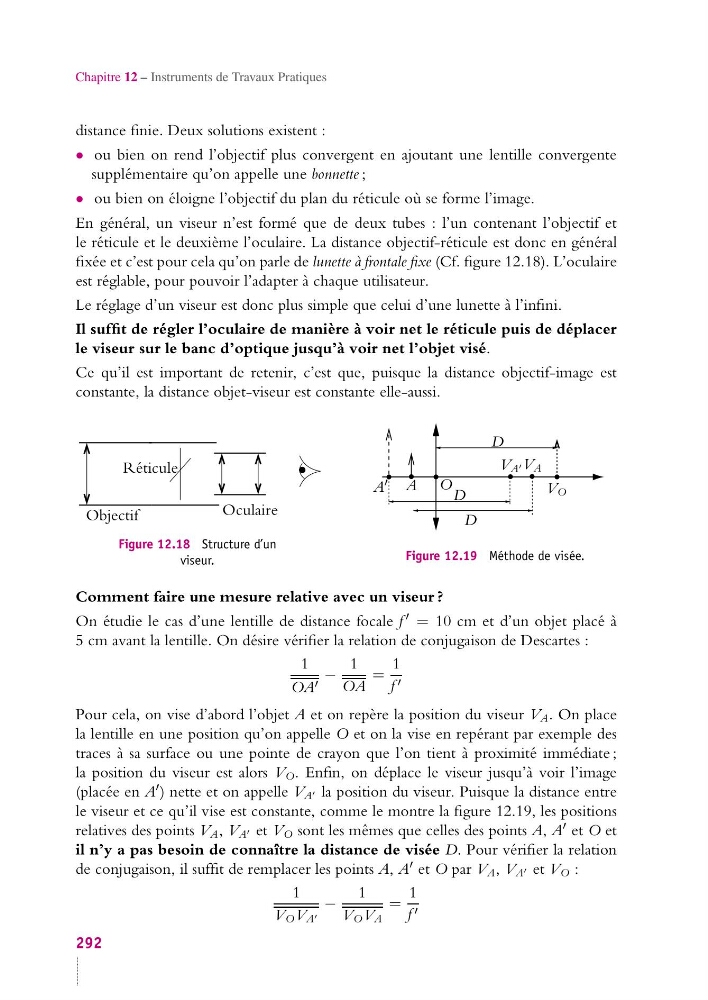

Chapitre 12 – Instruments de Travaux Pratiques
distance finie. Deux solutions existent :
• ou bien on rend l’objectif plus convergent en ajoutant une lentille convergente
supplémentaire qu’on appelle une bonnette ;
• ou bien on éloigne l’objectif du plan du réticule où se forme l’image.
En général, un viseur n’est formé que de deux tubes : l’un contenant l’objectif et
le réticule et le deuxième l’oculaire. La distance objectif-réticule est donc en général
fixée et c’est pour cela qu’on parle de lunette à frontale fixe (Cf. figure 12.18). L’oculaire
est réglable, pour pouvoir l’adapter à chaque utilisateur.
Le réglage d’un viseur est donc plus simple que celui d’une lunette à l’infini.
Il suffit de régler l’oculaire de manière à voir net le réticule puis de déplacer
le viseur sur le banc d’optique jusqu’à voir net l’objet visé.
Ce qu’il est important de retenir, c’est que, puisque la distance objectif-image est
constante, la distance objet-viseur est constante elle-aussi.
Réticule
Objectif
Oculaire
Figure 12.18 Structure d’un
viseur.
A
A
D
D
D
V A
V A
V O
O
Figure 12.19 Méthode de visée.
Comment faire une mesure relative avec un viseur ?
On étudie le cas d’une lentille de distance focale f = 10 cm et d’un objet placé à
5 cm avant la lentille. On désire vérifier la relation de conjugaison de Descartes :
1
OA −
1
OA
=
1
f
Pour cela, on vise d’abord l’objet A et on repère la position du viseur V A . On place
la lentille en une position qu’on appelle O et on la vise en repérant par exemple des
traces à sa surface ou une pointe de crayon que l’on tient à proximité immédiate ;
la position du viseur est alors V O . Enfin, on déplace le viseur jusqu’à voir l’image
(placée en A ) nette et on appelle V A la position du viseur. Puisque la distance entre
le viseur et ce qu’il vise est constante, comme le montre la figure 12.19, les positions
relatives des points V A , V A et V O sont les mêmes que celles des points A, A et O et
il n’y a pas besoin de connaître la distance de visée D. Pour vérifier la relation
de conjugaison, il suffit de remplacer les points A, A et O par V A , V A et V O :
1
V O V A
−
1
V O V A
=
1
f
292
