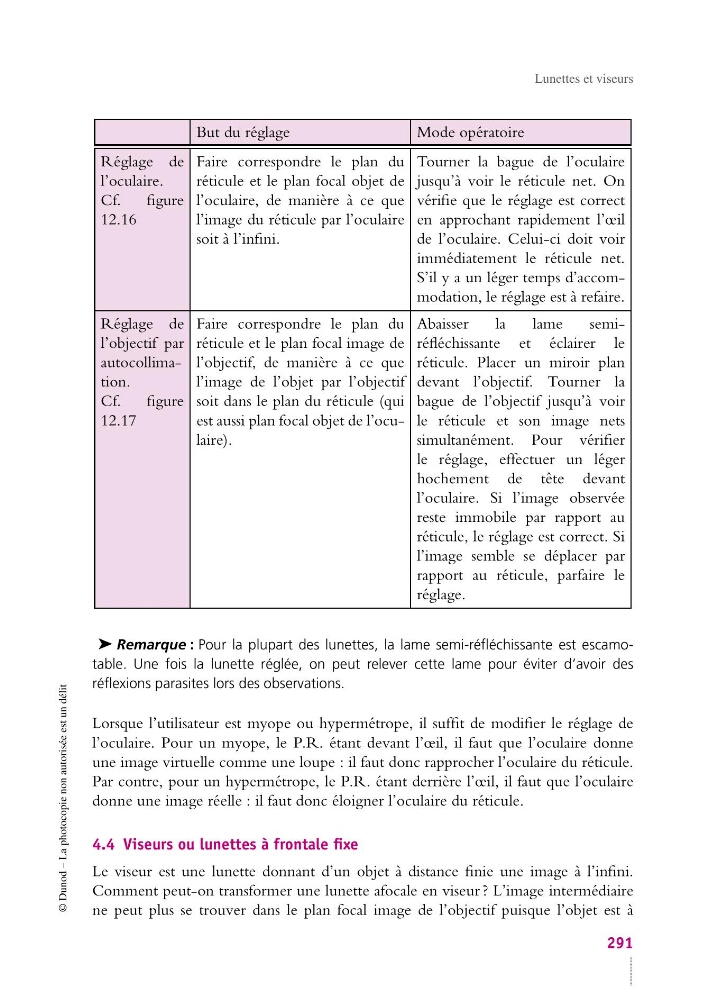

Lunettes et viseurs
But du réglage
Mode opératoire
Réglage de
l’oculaire.
Cf.
figure
12.16
Faire correspondre le plan du
réticule et le plan focal objet de
l’oculaire, de manière à ce que
l’image du réticule par l’oculaire
soit à l’infini.
Tourner la bague de l’oculaire
jusqu’à voir le réticule net. On
vérifie que le réglage est correct
en approchant rapidement l’œil
de l’oculaire. Celui-ci doit voir
immédiatement le réticule net.
S’il y a un léger temps d’accommodation, le réglage est à refaire.
Réglage de
l’objectif par
autocollimation.
Cf.
figure
12.17
Faire correspondre le plan du
réticule et le plan focal image de
l’objectif, de manière à ce que
l’image de l’objet par l’objectif
soit dans le plan du réticule (qui
est aussi plan focal objet de l’oculaire).
Abaisser
la
lame
semiréfléchissante et éclairer le
réticule. Placer un miroir plan
devant l’objectif. Tourner la
bague de l’objectif jusqu’à voir
le réticule et son image nets
simultanément. Pour vérifier
le réglage, effectuer un léger
hochement de tête devant
l’oculaire. Si l’image observée
reste immobile par rapport au
réticule, le réglage est correct. Si
l’image semble se déplacer par
rapport au réticule, parfaire le
réglage.
➤ Remarque : Pour la plupart des lunettes, la lame semi-réfléchissante est escamotable. Une fois la lunette réglée, on peut relever cette lame pour éviter d’avoir des
réflexions parasites lors des observations.
Lorsque l’utilisateur est myope ou hypermétrope, il suffit de modifier le réglage de
l’oculaire. Pour un myope, le P.R. étant devant l’œil, il faut que l’oculaire donne
une image virtuelle comme une loupe : il faut donc rapprocher l’oculaire du réticule.
Par contre, pour un hypermétrope, le P.R. étant derrière l’œil, il faut que l’oculaire
donne une image réelle : il faut donc éloigner l’oculaire du réticule.
4.4 Viseurs ou lunettes à frontale fixe
Le viseur est une lunette donnant d’un objet à distance finie une image à l’infini.
Comment peut-on transformer une lunette afocale en viseur ? L’image intermédiaire
ne peut plus se trouver dans le plan focal image de l’objectif puisque l’objet est à
