Chapitre 12 – Instruments de Travaux Pratiques
Réticule
Objectif
Oculaire
Lame
Éclairage

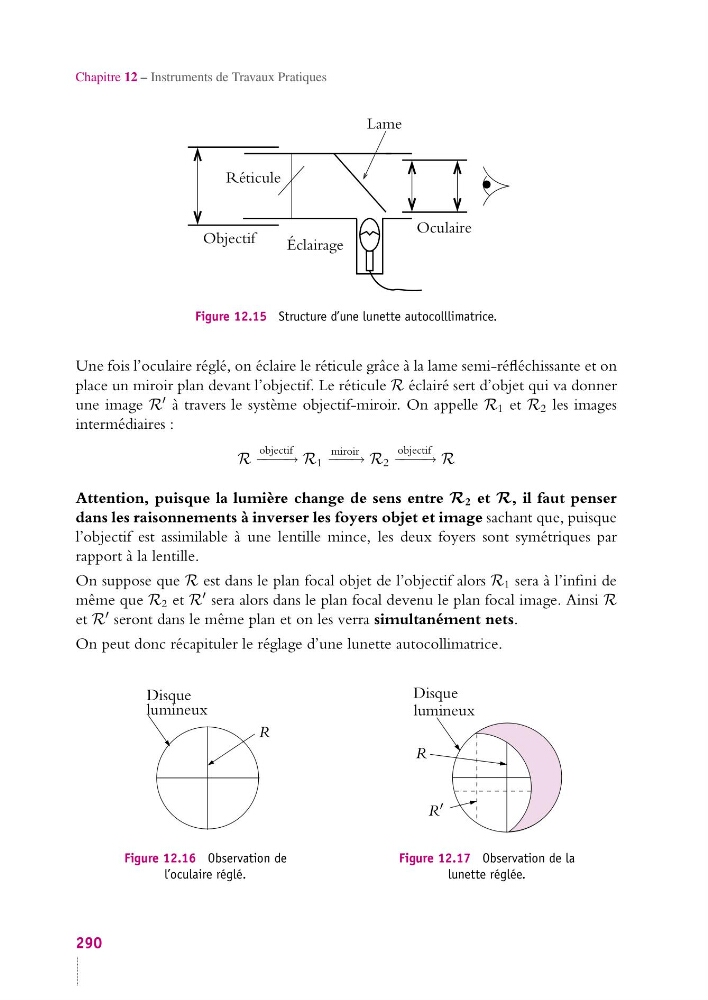

Figure 12.15 Structure d’une lunette autocolllimatrice.
Une fois l’oculaire réglé, on éclaire le réticule grâce à la lame semi-réfléchissante et on
place un miroir plan devant l’objectif. Le réticule R éclairé sert d’objet qui va donner
une image R à travers le système objectif-miroir. On appelle R 1 et R 2 les images
intermédiaires :
R
objectif
− −−− → R 1
miroir
− −− → R 2
objectif
− −−− → R
Attention, puisque la lumière change de sens entre R 2 et R, il faut penser
dans les raisonnements à inverser les foyers objet et image sachant que, puisque
l’objectif est assimilable à une lentille mince, les deux foyers sont symétriques par
rapport à la lentille.
On suppose que R est dans le plan focal objet de l’objectif alors R 1 sera à l’infini de
même que R 2 et R sera alors dans le plan focal devenu le plan focal image. Ainsi R
et R seront dans le même plan et on les verra simultanément nets.
On peut donc récapituler le réglage d’une lunette autocollimatrice.
R
Disque
lumineux
Figure 12.16 Observation de
l’oculaire réglé.
R
R
Disque
lumineux
Figure 12.17 Observation de la
lunette réglée.
