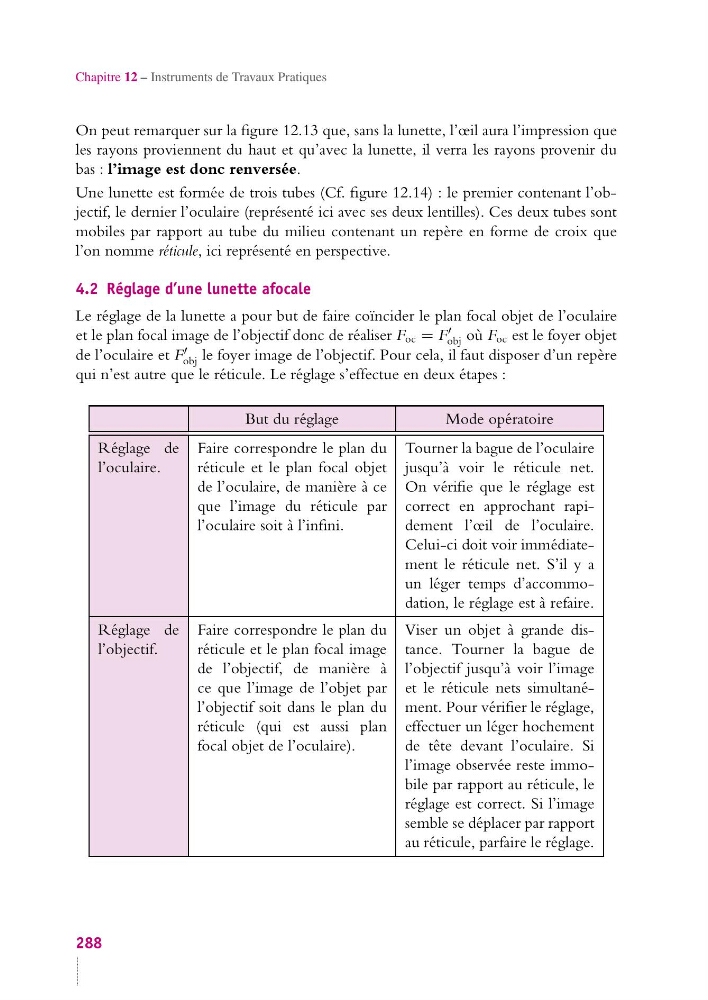

Chapitre 12 – Instruments de Travaux Pratiques
On peut remarquer sur la figure 12.13 que, sans la lunette, l’œil aura l’impression que
les rayons proviennent du haut et qu’avec la lunette, il verra les rayons provenir du
bas : l’image est donc renversée.
Une lunette est formée de trois tubes (Cf. figure 12.14) : le premier contenant l’objectif, le dernier l’oculaire (représenté ici avec ses deux lentilles). Ces deux tubes sont
mobiles par rapport au tube du milieu contenant un repère en forme de croix que
l’on nomme réticule, ici représenté en perspective.
4.2 Réglage d’une lunette afocale
Le réglage de la lunette a pour but de faire coïncider le plan focal objet de l’oculaire
et le plan focal image de l’objectif donc de réaliser F oc = F
obj où F oc est le foyer objet
de l’oculaire et F
obj le foyer image de l’objectif. Pour cela, il faut disposer d’un repère
qui n’est autre que le réticule. Le réglage s’effectue en deux étapes :
But du réglage
Mode opératoire
Réglage de
l’oculaire.
Faire correspondre le plan du
réticule et le plan focal objet
de l’oculaire, de manière à ce
que l’image du réticule par
l’oculaire soit à l’infini.
Tourner la bague de l’oculaire
jusqu’à voir le réticule net.
On vérifie que le réglage est
correct en approchant rapidement l’œil de l’oculaire.
Celui-ci doit voir immédiatement le réticule net. S’il y a
un léger temps d’accommodation, le réglage est à refaire.
Réglage de
l’objectif.
Faire correspondre le plan du
réticule et le plan focal image
de l’objectif, de manière à
ce que l’image de l’objet par
l’objectif soit dans le plan du
réticule (qui est aussi plan
focal objet de l’oculaire).
Viser un objet à grande distance. Tourner la bague de
l’objectif jusqu’à voir l’image
et le réticule nets simultanément. Pour vérifier le réglage,
effectuer un léger hochement
de tête devant l’oculaire. Si
l’image observée reste immobile par rapport au réticule, le
réglage est correct. Si l’image
semble se déplacer par rapport
au réticule, parfaire le réglage.
288
