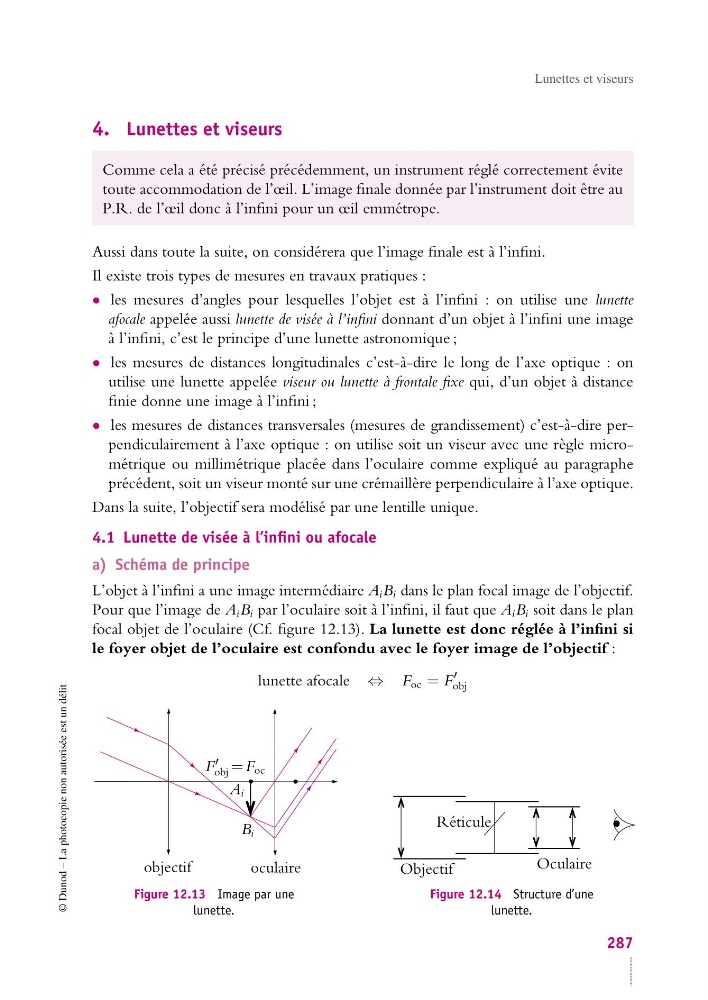

Lunettes et viseurs
4. Lunettes et viseurs
Comme cela a été précisé précédemment, un instrument réglé correctement évite
toute accommodation de l’œil. L’image finale donnée par l’instrument doit être au
P.R. de l’œil donc à l’infini pour un œil emmétrope.
Aussi dans toute la suite, on considérera que l’image finale est à l’infini.
Il existe trois types de mesures en travaux pratiques :
• les mesures d’angles pour lesquelles l’objet est à l’infini : on utilise une lunette
afocale appelée aussi lunette de visée à l’infini donnant d’un objet à l’infini une image
à l’infini, c’est le principe d’une lunette astronomique ;
• les mesures de distances longitudinales c’est-à-dire le long de l’axe optique : on
utilise une lunette appelée viseur ou lunette à frontale fixe qui, d’un objet à distance
finie donne une image à l’infini ;
• les mesures de distances transversales (mesures de grandissement) c’est-à-dire perpendiculairement à l’axe optique : on utilise soit un viseur avec une règle micrométrique ou millimétrique placée dans l’oculaire comme expliqué au paragraphe
précédent, soit un viseur monté sur une crémaillère perpendiculaire à l’axe optique.
Dans la suite, l’objectif sera modélisé par une lentille unique.
4.1 Lunette de visée à l’infini ou afocale
a) Schéma de principe
L’objet à l’infini a une image intermédiaire A i B i dans le plan focal image de l’objectif.
Pour que l’image de A i B i par l’oculaire soit à l’infini, il faut que A i B i soit dans le plan
focal objet de l’oculaire (Cf. figure 12.13). La lunette est donc réglée à l’infini si
le foyer objet de l’oculaire est confondu avec le foyer image de l’objectif :
lunette afocale ⇔ F oc = F
obj
A i
B i
F
obj = F oc
objectif
oculaire
Figure 12.13 Image par une
lunette.
Réticule
Objectif
Oculaire
Figure 12.14 Structure d’une
lunette.
287
