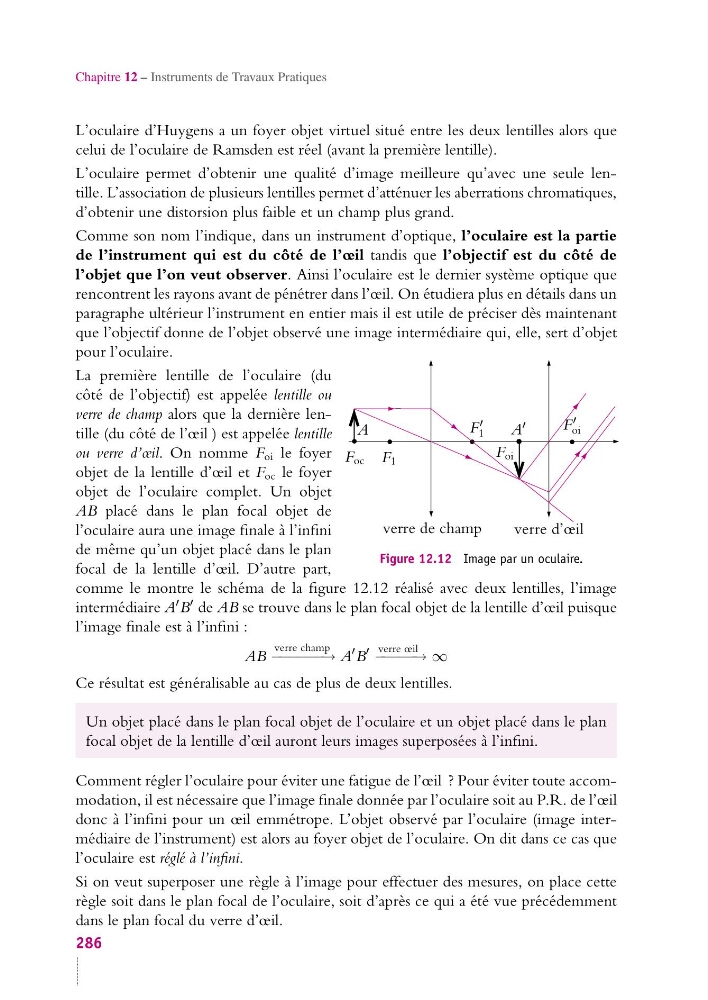

Chapitre 12 – Instruments de Travaux Pratiques
L’oculaire d’Huygens a un foyer objet virtuel situé entre les deux lentilles alors que
celui de l’oculaire de Ramsden est réel (avant la première lentille).
L’oculaire permet d’obtenir une qualité d’image meilleure qu’avec une seule lentille. L’association de plusieurs lentilles permet d’atténuer les aberrations chromatiques,
d’obtenir une distorsion plus faible et un champ plus grand.
Comme son nom l’indique, dans un instrument d’optique, l’oculaire est la partie
de l’instrument qui est du côté de l’œil tandis que l’objectif est du côté de
l’objet que l’on veut observer. Ainsi l’oculaire est le dernier système optique que
rencontrent les rayons avant de pénétrer dans l’œil. On étudiera plus en détails dans un
paragraphe ultérieur l’instrument en entier mais il est utile de préciser dès maintenant
que l’objectif donne de l’objet observé une image intermédiaire qui, elle, sert d’objet
pour l’oculaire.
A
F oc F 1
F
1
F oi
A
F
oi
verre d’œil
verre de champ
Figure 12.12 Image par un oculaire.
La première lentille de l’oculaire (du
côté de l’objectif) est appelée lentille ou
verre de champ alors que la dernière lentille (du côté de l’œil ) est appelée lentille
ou verre d’œil. On nomme F oi le foyer
objet de la lentille d’œil et F oc le foyer
objet de l’oculaire complet. Un objet
AB placé dans le plan focal objet de
l’oculaire aura une image finale à l’infini
de même qu’un objet placé dans le plan
focal de la lentille d’œil. D’autre part,
comme le montre le schéma de la figure 12.12 réalisé avec deux lentilles, l’image
intermédiaire A B de AB se trouve dans le plan focal objet de la lentille d’œil puisque
l’image finale est à l’infini :
AB
verre champ
− −−−−− → A
B
verre œil
− −−−− → ∞
Ce résultat est généralisable au cas de plus de deux lentilles.
Un objet placé dans le plan focal objet de l’oculaire et un objet placé dans le plan
focal objet de la lentille d’œil auront leurs images superposées à l’infini.
Comment régler l’oculaire pour éviter une fatigue de l’œil ? Pour éviter toute accommodation, il est nécessaire que l’image finale donnée par l’oculaire soit au P.R. de l’œil
donc à l’infini pour un œil emmétrope. L’objet observé par l’oculaire (image intermédiaire de l’instrument) est alors au foyer objet de l’oculaire. On dit dans ce cas que
l’oculaire est réglé à l’infini.
Si on veut superposer une règle à l’image pour effectuer des mesures, on place cette
règle soit dans le plan focal de l’oculaire, soit d’après ce qui a été vue précédemment
dans le plan focal du verre d’œil.
286
