Chapitre 11 – Lentilles minces sphériques
qu’il soit plus lumineux (Cf. figure 11.26). Le miroir présent derrière l’ampoule sert
à renvoyer vers l’avant la lumière émise vers l’arrière.
sans condenseur
avec condenseur

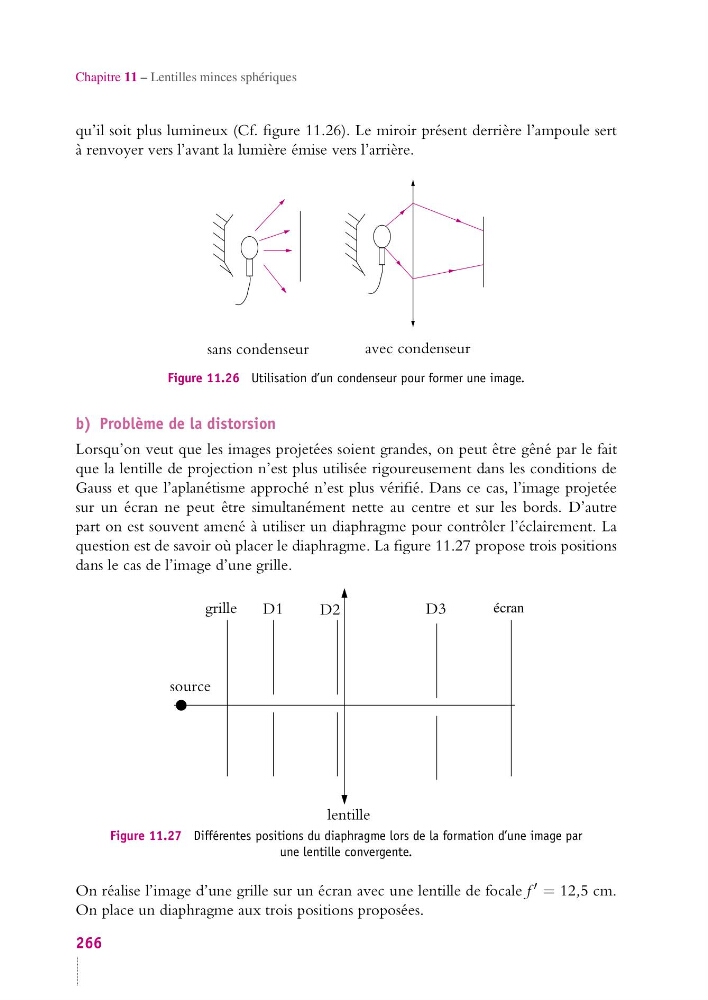

Figure 11.26 Utilisation d’un condenseur pour former une image.
b) Problème de la distorsion
Lorsqu’on veut que les images projetées soient grandes, on peut être gêné par le fait
que la lentille de projection n’est plus utilisée rigoureusement dans les conditions de
Gauss et que l’aplanétisme approché n’est plus vérifié. Dans ce cas, l’image projetée
sur un écran ne peut être simultanément nette au centre et sur les bords. D’autre
part on est souvent amené à utiliser un diaphragme pour contrôler l’éclairement. La
question est de savoir où placer le diaphragme. La figure 11.27 propose trois positions
dans le cas de l’image d’une grille.
écran
source
grille
lentille
D1
D2
D3
Figure 11.27 Différentes positions du diaphragme lors de la formation d’une image par
une lentille convergente.
On réalise l’image d’une grille sur un écran avec une lentille de focale f = 12,5 cm.
On place un diaphragme aux trois positions proposées.
