Construction
2. un rayon incident dont le prolongement passe par B et F qui donne un rayon
émergent parallèle à l’axe,
3. un rayon incident passant par O et B qui n’est pas dévié.
A
B
A
B
F
F
O

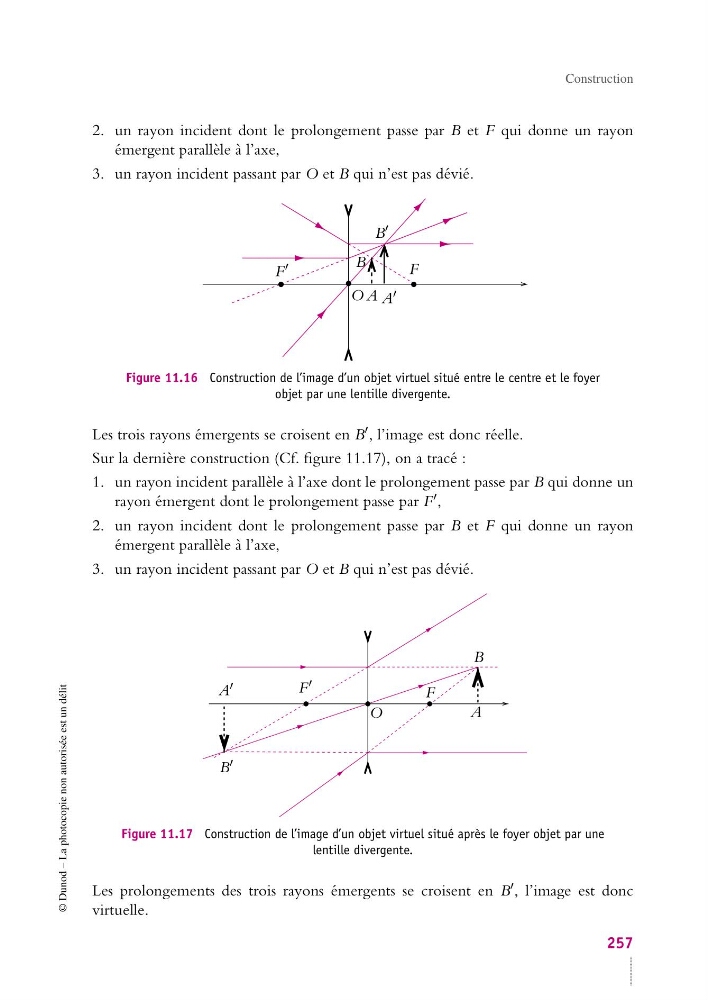

Figure 11.16 Construction de l’image d’un objet virtuel situé entre le centre et le foyer
objet par une lentille divergente.
Les trois rayons émergents se croisent en B , l’image est donc réelle.
Sur la dernière construction (Cf. figure 11.17), on a tracé :
1. un rayon incident parallèle à l’axe dont le prolongement passe par B qui donne un
rayon émergent dont le prolongement passe par F ,
2. un rayon incident dont le prolongement passe par B et F qui donne un rayon
émergent parallèle à l’axe,
3. un rayon incident passant par O et B qui n’est pas dévié.
A
B
A
B
F
F
O
Figure 11.17 Construction de l’image d’un objet virtuel situé après le foyer objet par une
lentille divergente.
Les prolongements des trois rayons émergents se croisent en B , l’image est donc
virtuelle.
