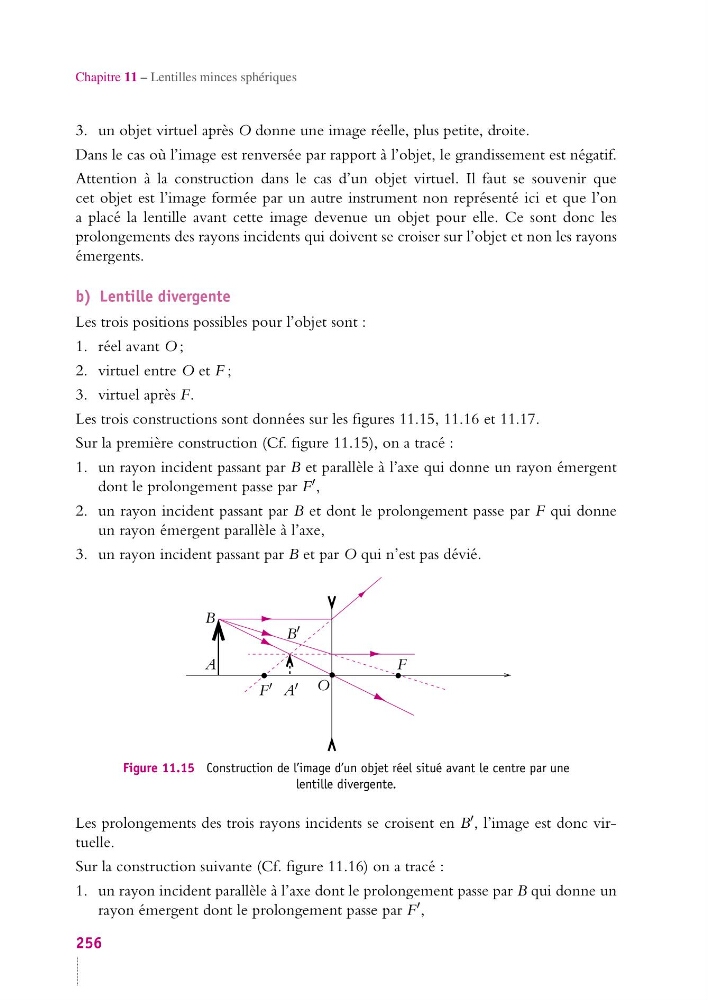

Chapitre 11 – Lentilles minces sphériques
3. un objet virtuel après O donne une image réelle, plus petite, droite.
Dans le cas où l’image est renversée par rapport à l’objet, le grandissement est négatif.
Attention à la construction dans le cas d’un objet virtuel. Il faut se souvenir que
cet objet est l’image formée par un autre instrument non représenté ici et que l’on
a placé la lentille avant cette image devenue un objet pour elle. Ce sont donc les
prolongements des rayons incidents qui doivent se croiser sur l’objet et non les rayons
émergents.
b) Lentille divergente
Les trois positions possibles pour l’objet sont :
1. réel avant O ;
2. virtuel entre O et F ;
3. virtuel après F.
Les trois constructions sont données sur les figures 11.15, 11.16 et 11.17.
Sur la première construction (Cf. figure 11.15), on a tracé :
1. un rayon incident passant par B et parallèle à l’axe qui donne un rayon émergent
dont le prolongement passe par F ,
2. un rayon incident passant par B et dont le prolongement passe par F qui donne
un rayon émergent parallèle à l’axe,
3. un rayon incident passant par B et par O qui n’est pas dévié.
A
B
A
B
F
F
O
Figure 11.15 Construction de l’image d’un objet réel situé avant le centre par une
lentille divergente.
Les prolongements des trois rayons incidents se croisent en B , l’image est donc virtuelle.
Sur la construction suivante (Cf. figure 11.16) on a tracé :
1. un rayon incident parallèle à l’axe dont le prolongement passe par B qui donne un
rayon émergent dont le prolongement passe par F ,
256
