Construction
A
B
A
B
F
F
O

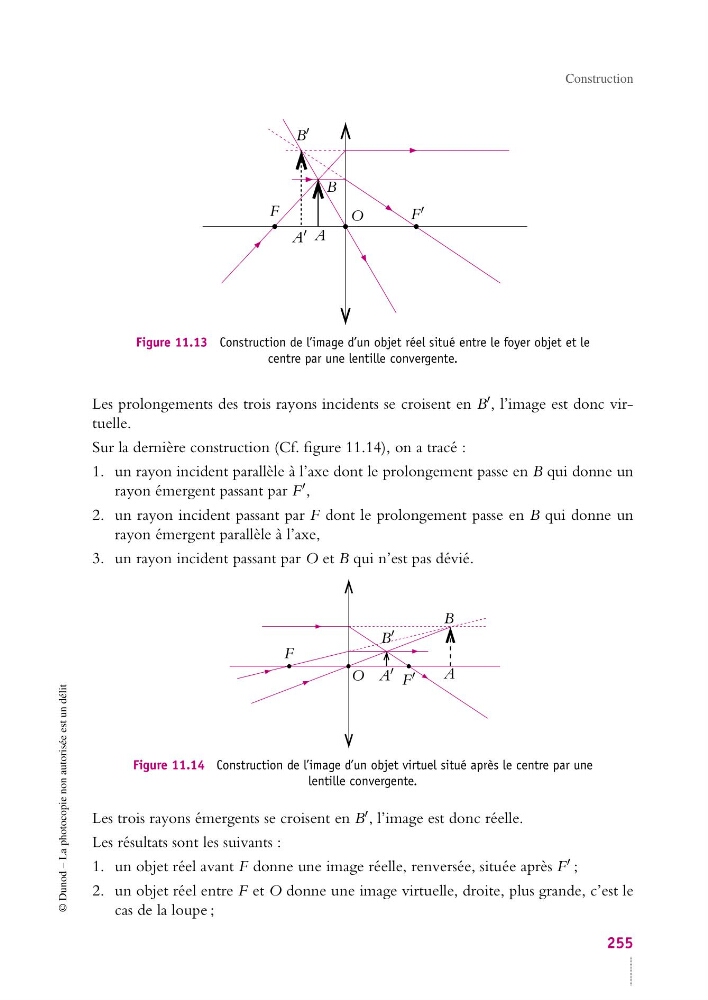

Figure 11.13 Construction de l’image d’un objet réel situé entre le foyer objet et le
centre par une lentille convergente.
Les prolongements des trois rayons incidents se croisent en B , l’image est donc virtuelle.
Sur la dernière construction (Cf. figure 11.14), on a tracé :
1. un rayon incident parallèle à l’axe dont le prolongement passe en B qui donne un
rayon émergent passant par F ,
2. un rayon incident passant par F dont le prolongement passe en B qui donne un
rayon émergent parallèle à l’axe,
3. un rayon incident passant par O et B qui n’est pas dévié.
A
B
A
B
F
F
O
Figure 11.14 Construction de l’image d’un objet virtuel situé après le centre par une
lentille convergente.
Les trois rayons émergents se croisent en B , l’image est donc réelle.
Les résultats sont les suivants :
1. un objet réel avant F donne une image réelle, renversée, située après F ;
2. un objet réel entre F et O donne une image virtuelle, droite, plus grande, c’est le
cas de la loupe ;
