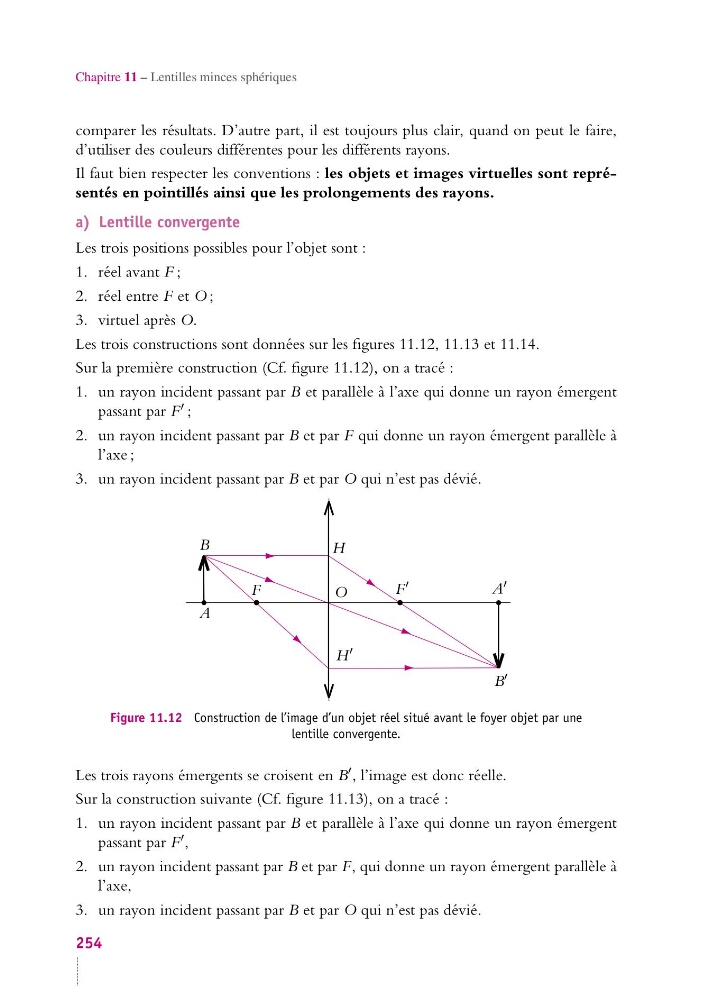

Chapitre 11 – Lentilles minces sphériques
comparer les résultats. D’autre part, il est toujours plus clair, quand on peut le faire,
d’utiliser des couleurs différentes pour les différents rayons.
Il faut bien respecter les conventions : les objets et images virtuelles sont représentés en pointillés ainsi que les prolongements des rayons.
a) Lentille convergente
Les trois positions possibles pour l’objet sont :
1. réel avant F ;
2. réel entre F et O ;
3. virtuel après O.
Les trois constructions sont données sur les figures 11.12, 11.13 et 11.14.
Sur la première construction (Cf. figure 11.12), on a tracé :
1. un rayon incident passant par B et parallèle à l’axe qui donne un rayon émergent
passant par F ;
2. un rayon incident passant par B et par F qui donne un rayon émergent parallèle à
l’axe ;
3. un rayon incident passant par B et par O qui n’est pas dévié.
A
B
A
B
H
H
F
F
O
Figure 11.12 Construction de l’image d’un objet réel situé avant le foyer objet par une
lentille convergente.
Les trois rayons émergents se croisent en B , l’image est donc réelle.
Sur la construction suivante (Cf. figure 11.13), on a tracé :
1. un rayon incident passant par B et parallèle à l’axe qui donne un rayon émergent
passant par F ,
2. un rayon incident passant par B et par F, qui donne un rayon émergent parallèle à
l’axe,
3. un rayon incident passant par B et par O qui n’est pas dévié.
254
