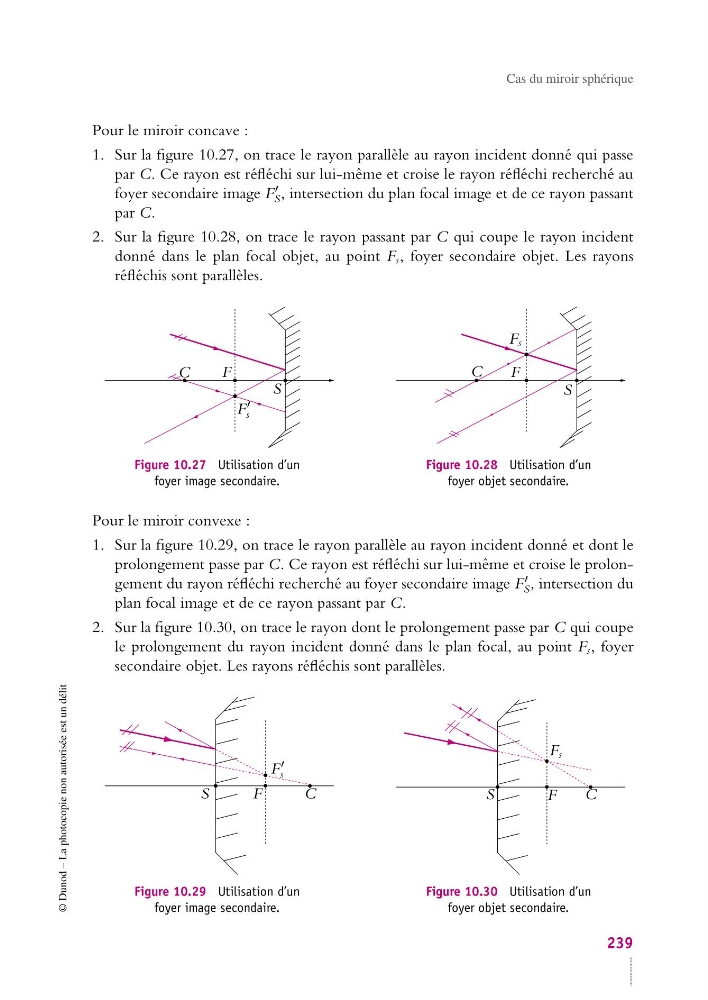

Cas du miroir sphérique
Pour le miroir concave :
1. Sur la figure 10.27, on trace le rayon parallèle au rayon incident donné qui passe
par C. Ce rayon est réfléchi sur lui-même et croise le rayon réfléchi recherché au
foyer secondaire image F
S , intersection du plan focal image et de ce rayon passant
par C.
2. Sur la figure 10.28, on trace le rayon passant par C qui coupe le rayon incident
donné dans le plan focal objet, au point F s , foyer secondaire objet. Les rayons
réfléchis sont parallèles.
S
C
F
F
s
Figure 10.27 Utilisation d’un
foyer image secondaire.
S
C
F
F s
Figure 10.28 Utilisation d’un
foyer objet secondaire.
Pour le miroir convexe :
1. Sur la figure 10.29, on trace le rayon parallèle au rayon incident donné et dont le
prolongement passe par C. Ce rayon est réfléchi sur lui-même et croise le prolongement du rayon réfléchi recherché au foyer secondaire image F
S , intersection du
plan focal image et de ce rayon passant par C.
2. Sur la figure 10.30, on trace le rayon dont le prolongement passe par C qui coupe
le prolongement du rayon incident donné dans le plan focal, au point F s , foyer
secondaire objet. Les rayons réfléchis sont parallèles.
S
C
F
F
s
Figure 10.29 Utilisation d’un
foyer image secondaire.
S
C
F
F s
Figure 10.30 Utilisation d’un
foyer objet secondaire.
