Cas du miroir sphérique
1. un rayon incident, passant par B et parallèle à l’axe, et le rayon réfléchi correspondant dont le prolongement passe par F,
2. un rayon incident, passant par B, dont le prolongement passe par F, qui est réfléchi
parallèlement à l’axe,
3. un rayon incident passant par B, dont le prolongement passe par C, qui est réfléchi
sur lui-même.
A
A
B
B
S
C
F

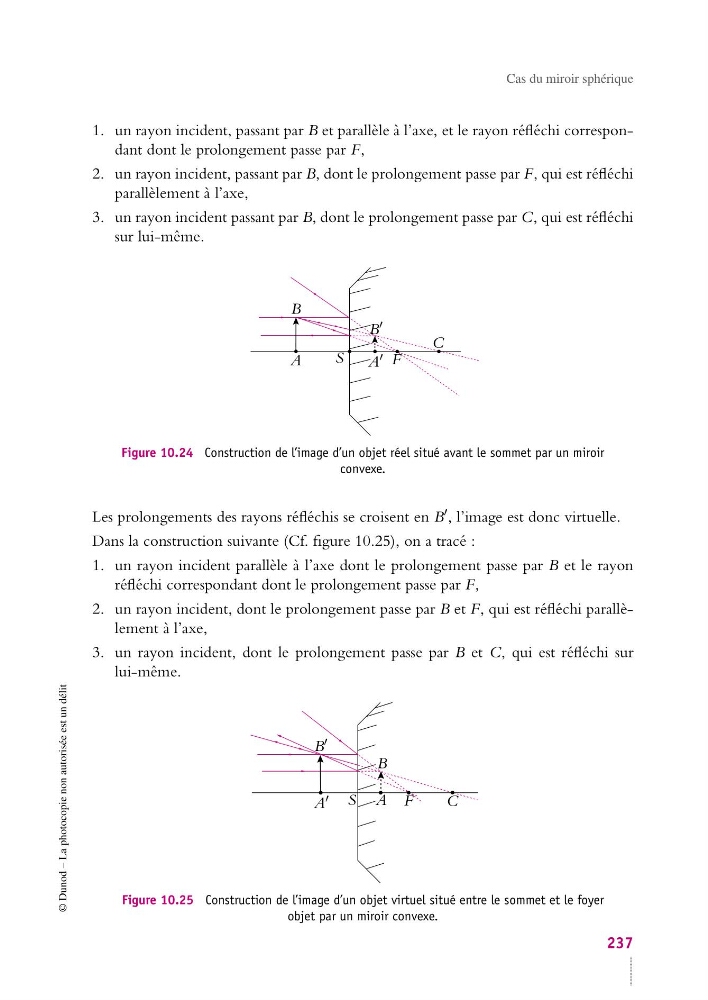

Figure 10.24 Construction de l’image d’un objet réel situé avant le sommet par un miroir
convexe.
Les prolongements des rayons réfléchis se croisent en B , l’image est donc virtuelle.
Dans la construction suivante (Cf. figure 10.25), on a tracé :
1. un rayon incident parallèle à l’axe dont le prolongement passe par B et le rayon
réfléchi correspondant dont le prolongement passe par F,
2. un rayon incident, dont le prolongement passe par B et F, qui est réfléchi parallèlement à l’axe,
3. un rayon incident, dont le prolongement passe par B et C, qui est réfléchi sur
lui-même.
A
A
B
B
S
C
F
Figure 10.25 Construction de l’image d’un objet virtuel situé entre le sommet et le foyer
objet par un miroir convexe.
