Cas du miroir sphérique

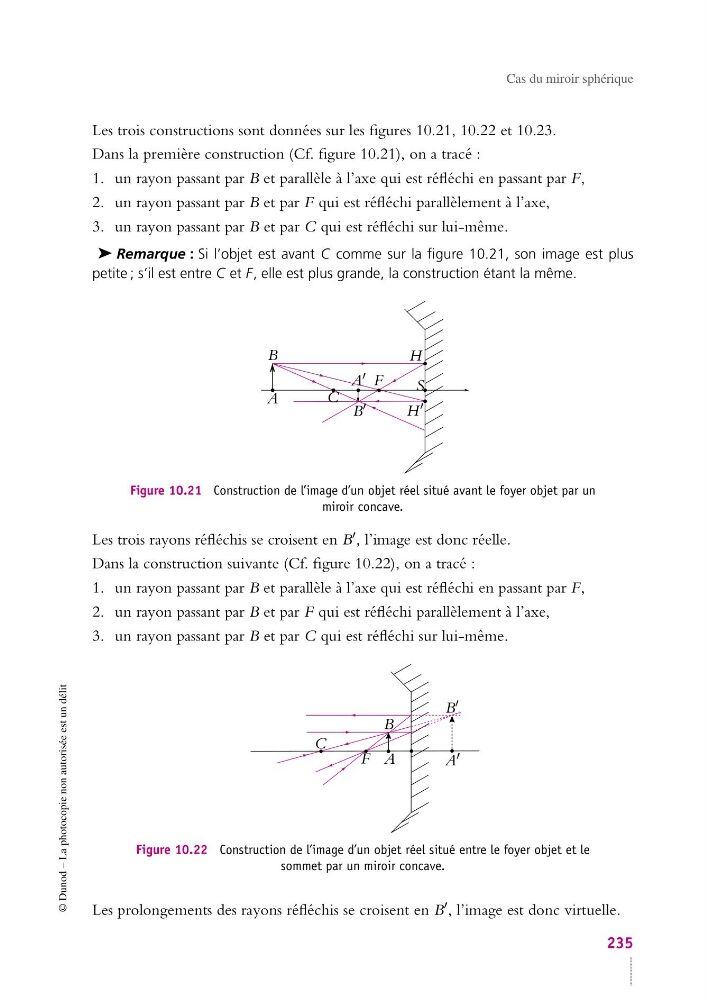

Les trois constructions sont données sur les figures 10.21, 10.22 et 10.23.
Dans la première construction (Cf. figure 10.21), on a tracé :
1. un rayon passant par B et parallèle à l’axe qui est réfléchi en passant par F,
2. un rayon passant par B et par F qui est réfléchi parallèlement à l’axe,
3. un rayon passant par B et par C qui est réfléchi sur lui-même.
➤ Remarque : Si l’objet est avant C comme sur la figure 10.21, son image est plus
petite ; s’il est entre C et F, elle est plus grande, la construction étant la même.
A
A
B
B
S
H
C
H
F
Figure 10.21 Construction de l’image d’un objet réel situé avant le foyer objet par un
miroir concave.
Les trois rayons réfléchis se croisent en B , l’image est donc réelle.
Dans la construction suivante (Cf. figure 10.22), on a tracé :
1. un rayon passant par B et parallèle à l’axe qui est réfléchi en passant par F,
2. un rayon passant par B et par F qui est réfléchi parallèlement à l’axe,
3. un rayon passant par B et par C qui est réfléchi sur lui-même.
A
A
B
B
C
F
Figure 10.22 Construction de l’image d’un objet réel situé entre le foyer objet et le
sommet par un miroir concave.
Les prolongements des rayons réfléchis se croisent en B , l’image est donc virtuelle.
