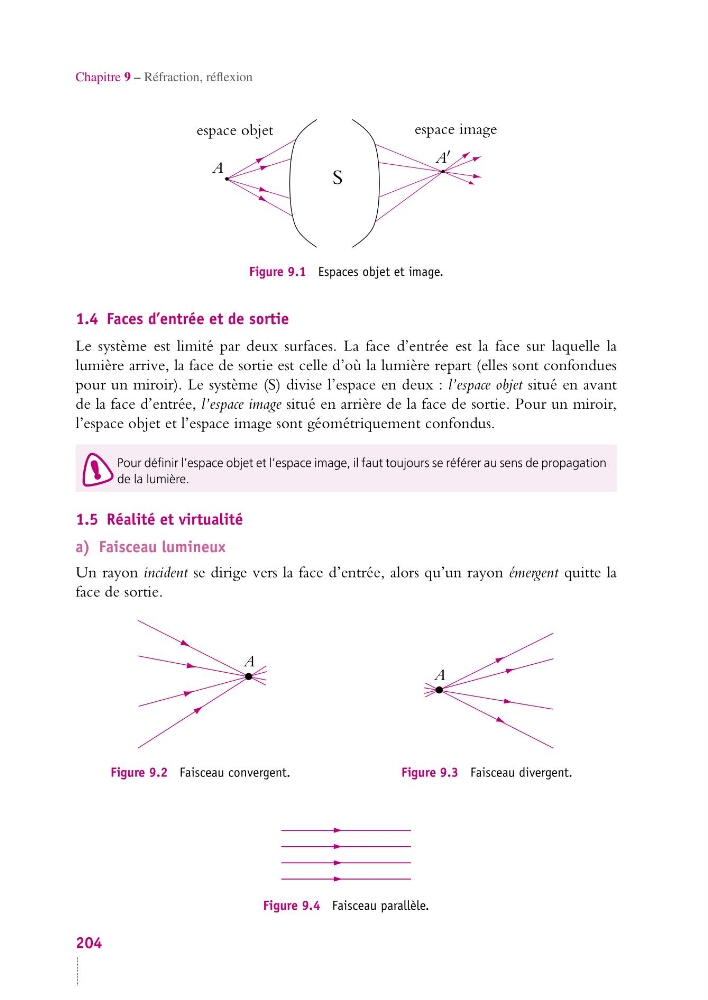

Chapitre 9 – Réfraction, réflexion
A
A
espace objet
espace image
S
Figure 9.1 Espaces objet et image.
1.4 Faces d’entrée et de sortie
Le système est limité par deux surfaces. La face d’entrée est la face sur laquelle la
lumière arrive, la face de sortie est celle d’où la lumière repart (elles sont confondues
pour un miroir). Le système (S) divise l’espace en deux : l’espace objet situé en avant
de la face d’entrée, l’espace image situé en arrière de la face de sortie. Pour un miroir,
l’espace objet et l’espace image sont géométriquement confondus.
Pour définir l’espace objet et l’espace image, il faut toujours se référer au sens de propagation
de la lumière.
1.5 Réalité et virtualité
a) Faisceau lumineux
Un rayon incident se dirige vers la face d’entrée, alors qu’un rayon émergent quitte la
face de sortie.
A
Figure 9.2 Faisceau convergent.
A
Figure 9.3 Faisceau divergent.
Figure 9.4 Faisceau parallèle.
