9

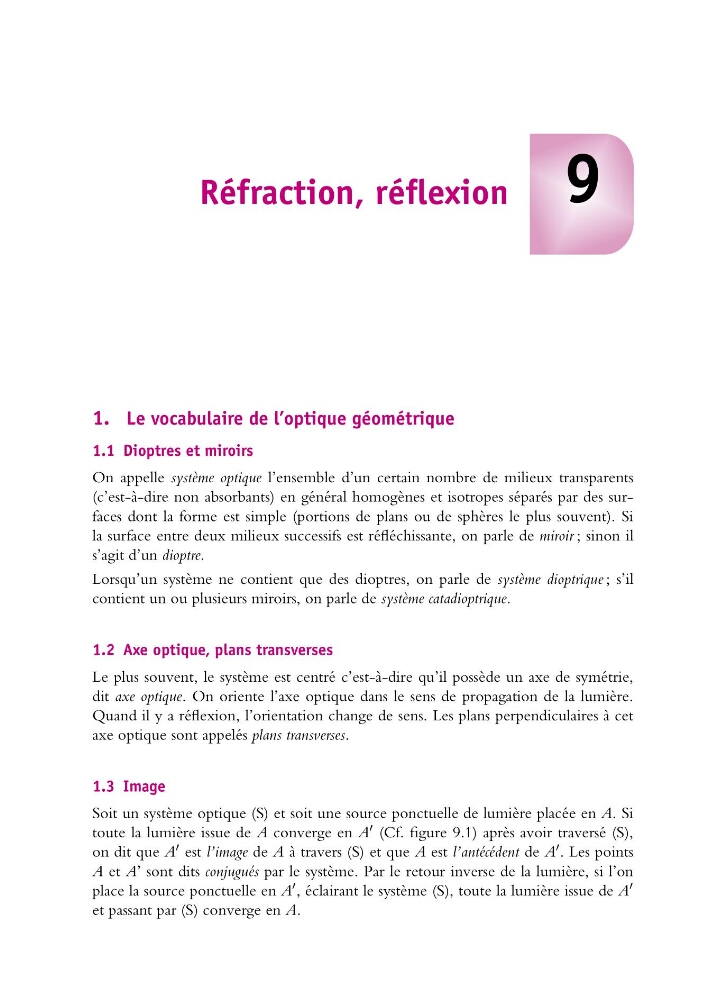

Réfraction, réflexion
1. Le vocabulaire de l’optique géométrique
1.1 Dioptres et miroirs
On appelle système optique l’ensemble d’un certain nombre de milieux transparents
(c’est-à-dire non absorbants) en général homogènes et isotropes séparés par des surfaces dont la forme est simple (portions de plans ou de sphères le plus souvent). Si
la surface entre deux milieux successifs est réfléchissante, on parle de miroir ; sinon il
s’agit d’un dioptre.
Lorsqu’un système ne contient que des dioptres, on parle de système dioptrique ; s’il
contient un ou plusieurs miroirs, on parle de système catadioptrique.
1.2 Axe optique, plans transverses
Le plus souvent, le système est centré c’est-à-dire qu’il possède un axe de symétrie,
dit axe optique. On oriente l’axe optique dans le sens de propagation de la lumière.
Quand il y a réflexion, l’orientation change de sens. Les plans perpendiculaires à cet
axe optique sont appelés plans transverses.
1.3 Image
Soit un système optique (S) et soit une source ponctuelle de lumière placée en A. Si
toute la lumière issue de A converge en A (Cf. figure 9.1) après avoir traversé (S),
on dit que A est l’image de A à travers (S) et que A est l’antécédent de A . Les points
A et A’ sont dits conjugués par le système. Par le retour inverse de la lumière, si l’on
place la source ponctuelle en A , éclairant le système (S), toute la lumière issue de A
et passant par (S) converge en A.
