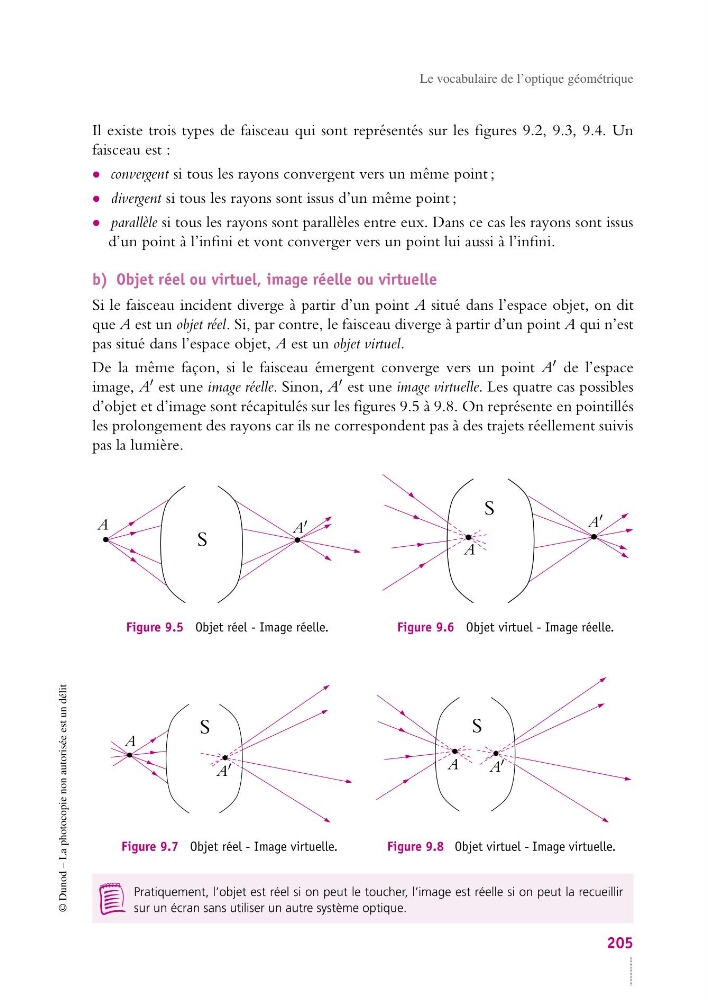

Le vocabulaire de l’optique géométrique
Il existe trois types de faisceau qui sont représentés sur les figures 9.2, 9.3, 9.4. Un
faisceau est :
• convergent si tous les rayons convergent vers un même point ;
• divergent si tous les rayons sont issus d’un même point ;
• parallèle si tous les rayons sont parallèles entre eux. Dans ce cas les rayons sont issus
d’un point à l’infini et vont converger vers un point lui aussi à l’infini.
b) Objet réel ou virtuel, image réelle ou virtuelle
Si le faisceau incident diverge à partir d’un point A situé dans l’espace objet, on dit
que A est un objet réel. Si, par contre, le faisceau diverge à partir d’un point A qui n’est
pas situé dans l’espace objet, A est un objet virtuel.
De la même façon, si le faisceau émergent converge vers un point A de l’espace
image, A est une image réelle. Sinon, A est une image virtuelle. Les quatre cas possibles
d’objet et d’image sont récapitulés sur les figures 9.5 à 9.8. On représente en pointillés
les prolongement des rayons car ils ne correspondent pas à des trajets réellement suivis
pas la lumière.
A
A
S
Figure 9.5 Objet réel - Image réelle.
A
A
S
Figure 9.6 Objet virtuel - Image réelle.
A
A
S
Figure 9.7 Objet réel - Image virtuelle.
A
A
S
Figure 9.8 Objet virtuel - Image virtuelle.
Pratiquement, l’objet est réel si on peut le toucher, l’image est réelle si on peut la recueillir
sur un écran sans utiliser un autre système optique.
