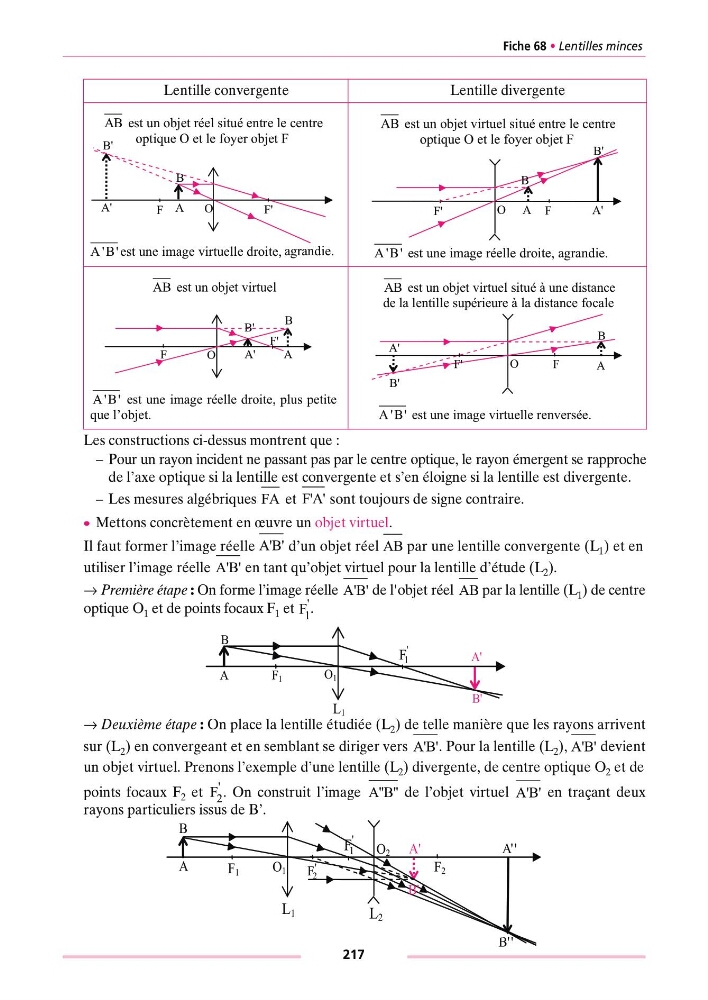

Fiche 68 • Lentilles minces
Les constructions ci-dessus montrent que :
–P our un rayon incident ne passant pas par le centre optique, le rayon émergent se rapproche
de l’axe optique si la lentille est convergente et s’en éloigne si la lentille est divergente.
–L es mesures algébriques
et
sont toujours de signe contraire.
c Mettons concrètement en œuvre un objet virtuel.
Il faut former l’image réelle
d’un objet réel
par une lentille convergente (L 1 ) et en
utiliser l’image réelle
en tant qu’objet virtuel pour la lentille d’étude (L 2 ).
→ Première étape : On forme l’image réelle
de l'objet réel
par la lentille (L 1 ) de centre
optique O 1 et de points focaux F 1 et .
→ Deuxième étape : On place la lentille étudiée (L 2 ) de telle manière que les rayons arrivent
sur (L 2 ) en convergeant et en semblant se diriger vers
. Pour la lentille (L 2 ),
devient
un objet virtuel. Prenons l’exemple d’une lentille (L 2 ) divergente, de centre optique O 2 et de
points focaux F 2 et . On construit l’image
de l’objet virtuel
en traçant deux
rayons particuliers issus de B’.
Lentille convergente
Lentille divergente
AB est un objet réel situé entre le centre
optique O et le foyer objet F
A'B'est une image virtuelle droite, agrandie.
A'
B'
F'
F
O
A
B
AB est un objet virtuel situé entre le centre
optique O et le foyer objet F
A'B' est une image réelle droite, agrandie.
A'
B'
F
F'
O A
B
AB est un objet virtuel
A'B' est une image réelle droite, plus petite
que l’objet.
F'
A'
A
B
F
O
B'
AB est un objet virtuel situé à une distance
de la lentille supérieure à la distance focale
A'B' est une image virtuelle renversée.
A'
B'
B
F
O
A
F'
FA
F'A'
A'B'
AB
A'B'
A'B'
AB
F 1
'
L 1
O 1
B'
A'
F 1
'
1
F
A
B
A'B'
A'B'
F 2
'
A''B''
A'B'
'
2
F
B' '
A' '
A'
'
1
F
F 2
L 2
O 2
L 1
O 1
F 1
A
B
B'
