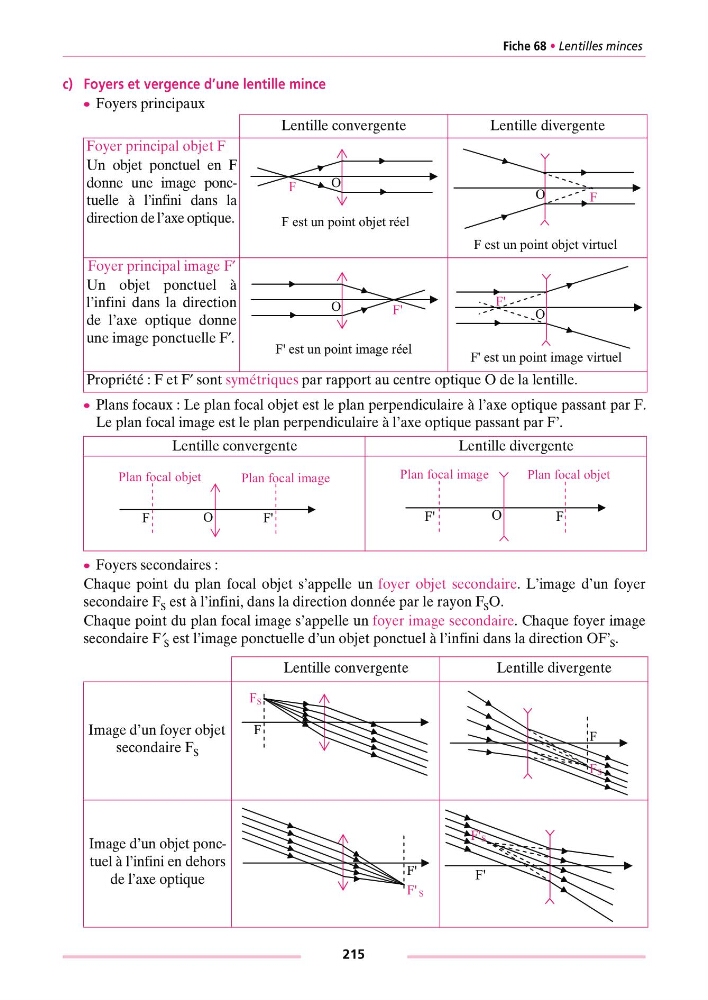

c) Foyers et vergence d’une lentille mince
c Foyers principaux
c Plans focaux : Le plan focal objet est le plan perpendiculaire à l’axe optique passant par F.
Le plan focal image est le plan perpendiculaire à l’axe optique passant par F’.
c Foyers secondaires :
Chaque point du plan focal objet s’appelle un foyer objet secondaire. L’image d’un foyer
secondaire F S est à l’infini, dans la direction donnée par le rayon F S O.
Chaque point du plan focal image s’appelle un foyer image secondaire. Chaque foyer image
secondaire F¢ S est l’image ponctuelle d’un objet ponctuel à l’infini dans la direction OF’ S .
Lentille convergente
Lentille divergente
Foyer principal objet F
Un objet ponctuel en F
donne une image ponctuelle à l’infini dans la
direction de l’axe optique.
Foyer principal image F¢
Un objet ponctuel à
l’infini dans la direction
de l’axe optique donne
une image ponctuelle F¢.
Propriété : F et F¢ sont symétriques par rapport au centre optique O de la lentille.
Lentille convergente
Lentille divergente
Lentille convergente
Lentille divergente
Image d’un foyer objet
secondaire F S
Image d’un objet ponctuel à l’infini en dehors
de l’axe optique
F est un point objet réel
O
F
F est un point objet virtuel
O
F
F' est un point image réel
O
F'
F' est un point image virtuel
O
F'
F
Plan focal image
Plan focal objet
O
F'
F'
Plan focal objet
Plan focal image
O
F
F
F S
F
F S
F' S
F'
F'
F' S
